住友電気工業（株）

ＳＥＣ－溝入れバイト　ホルダ　ＧＮＤＮＲ２５２５Ｍ－２１５－０２０

商品アイコンについて
  • 型番：GNDNR2525M-215-020
  • 発注コード：CQC72
  • メーカー商品コード：2600AYG
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \29,600
　
注文単位 1個

  • ※4/18 23:30 時点の情報です

用途 ―
商品説明

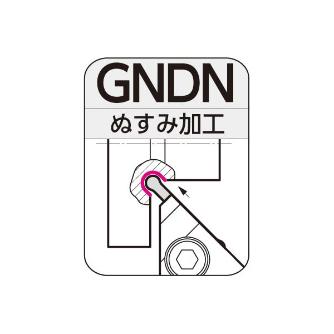

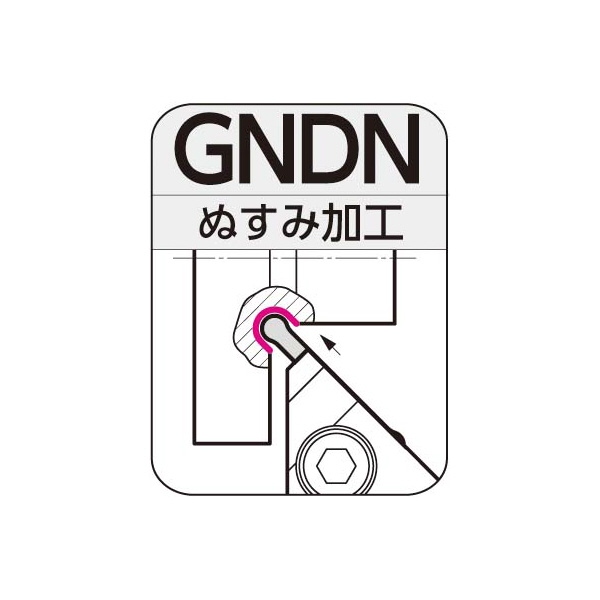

  • コーナー部のぬすみ加工が可能
商品スペック
  • 仕様：ぬすみ加工用
  • 加工用途：ぬすみ加工
  • 構造：クランプオン
  • 勝手［記号］：右［R］
  • シャンク高(mm)：25
  • シャンク幅(mm)：25
  • 全長(mm)：150
  • 刃先距離(mm)：28
  • 刃先高さHF(mm)：25
  • 頭部LH(mm)：35
  • オフセットWF2(mm)：3.0
  • 溝幅(mm)：2
  • 最小加工径DMIN(mm)：20
  • APMX(mm)：1.5
  • APMX2(mm)：0.64

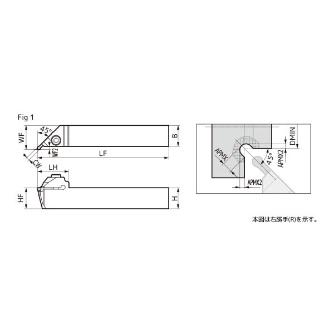

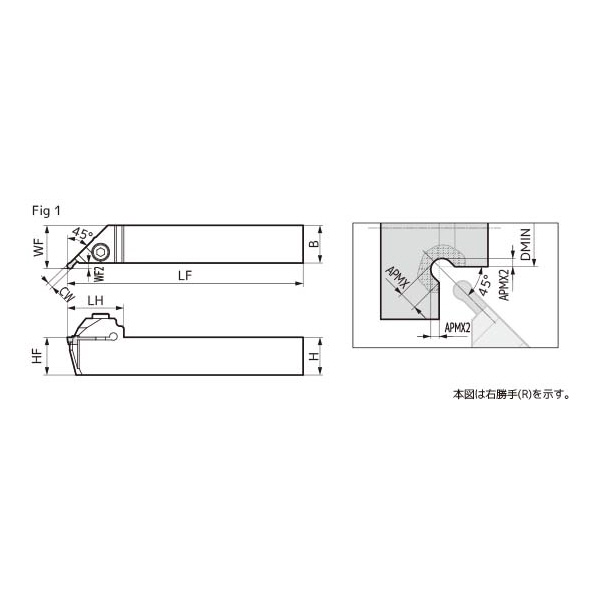

  • Fig：1
  • 適用チップ：GCM N2010-RN
  • 部品・キャップスクリュー：BX0520
  • 部品・レンチ：LH040
  • 部品・キャップスクリュー(N・m)：5.0
注意事項
  • インサートとホルダの刃幅CWは同一の組み合わせでご使用ください。
  • 最大溝深さCDXは溝入れ加工時の数値です。
内容品・付属品 ―
原産国 ―
特記事項 ―
