| 用途 |
●面取り加工用 |
| 商品説明 |

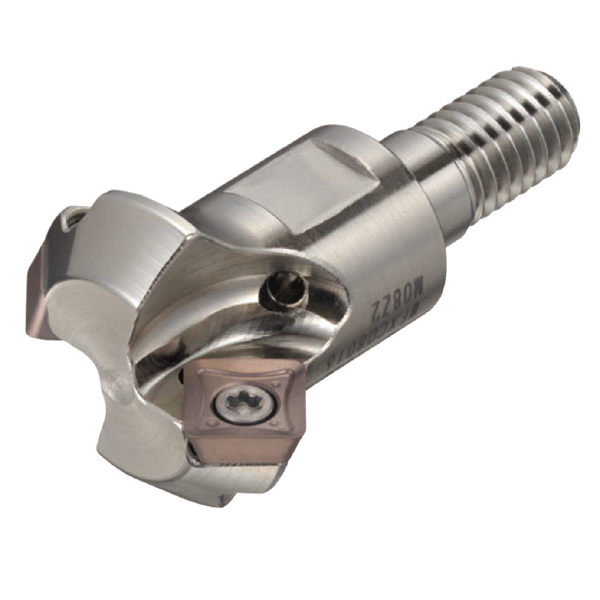

- SEC-ウェーブミル WFXC型は、WFXシリーズ用のインサートを使用した面取り加工用工具です。
- 豊富な材種を利用して多様な被削材に対応可能です。
|
| 商品スペック |

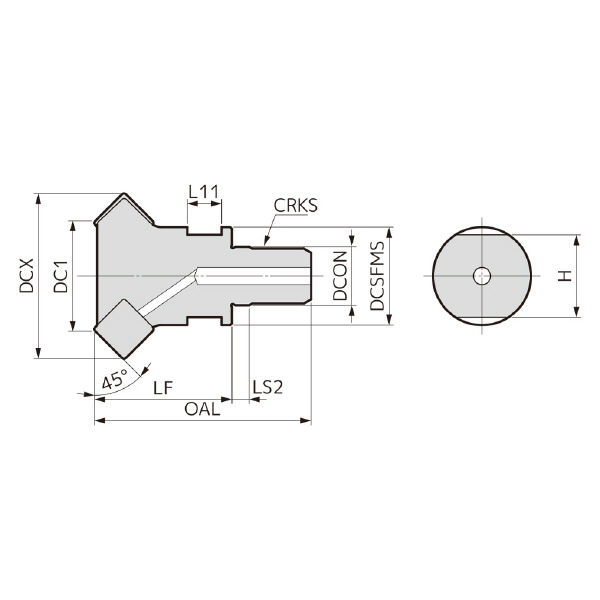

- すくい角(°)：0(半径方向)・0(軸方向)
- 切込み角(°)：45
- 勝手［記号］：なし［N］
- 刃径(mm)：32・48(最大)
- ボスDCSFMS(mm)：28.5
- シャンク径(mm)：17
- ねじCRKS：M16
- 全長OAL(mm)：63
- 機能長(mm)：40
- 長さLS2(mm)：5
- 平取L11(mm)：10
- 幅H(mm)：24
- 刃数(枚)：3
- Fig：1
- 重量(kg)：0.2
- 適用インサート：SOMT12タイプ
- 適用カッタ：RSX(F)08000ES
- 適用加工・面取り：◎ 最適
- 適用被削材・P_一般鋼：◎ 最適
- 適用被削材・P_炭素鋼：◎ 最適
- 適用被削材・P_合金鋼：◎ 最適
- 適用被削材・P_調質鋼・ダイス鋼：◎ 最適
- 適用被削材・M_ステンレス鋼：◎ 最適
- 適用被削材・K_鋳鉄：◎ 最適
- 適用被削材・K_ダクタイル鋳鉄：◎ 最適
- 適用被削材・N_銅合金：◎ 最適
- 適用被削材・N_グラファイト：◎ 最適
- 適用被削材・N_CFRP：◎ 最適
- 適用被削材・S_Ti合金：○ 適用
- 適用被削材・S_耐熱合金：○ 適用
- エンドミル適用加工・面取り：◎
- エンドミル適用加工・裏面取り：◎
- 部品・皿ねじ：BFTX03512IP
- 部品・皿ねじ(N・m)：3.0
- 部品・レンチ：TRDR15IP
- 部品・焼付防止剤：SUMI-P
|
| 注意事項 |
- DC1、DCXは、コーナー半径 0.8 インサート装着時の寸法です。
|
| 内容品・付属品 |
●皿ねじ:BFTX03512IP(3.0N・m)●レンチ:TRDR15IP●焼付防止剤:SUMI-P |
