三菱マテリアル（株） WSTARドリル MVS 0320 ＷＳＴＡＲドリル MVS 0320X02S040PL DP1020
三菱マテリアル（株） WSTARドリル MVS 0320 ＷＳＴＡＲドリル MVS 0320X02S040PL DP1020
三菱マテリアル（株） WSTARドリル MVS 0320 ＷＳＴＡＲドリル MVS 0320X02S040PL DP1020

商品動画

三菱マテリアル（株）

ＷＳＴＡＲドリル　ＭＶＳ　０３２０Ｘ０２Ｓ０４０ＰＬ　ＤＰ１０２０

  • RoHS
商品アイコンについて
  • 型番：MVS 0320X02S040PL DP1020
  • 発注コード：CNG62
  • メーカー商品コード：MVS0320X02S040PL DP1020
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \11,300
　
注文単位 1個

  • ※4/06 23:20 時点の情報です

用途 ●ガイド穴加工用。
商品説明

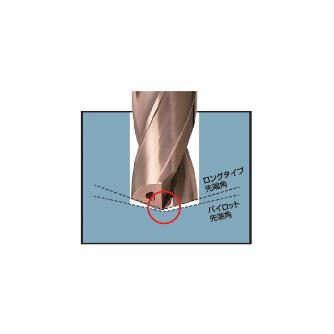

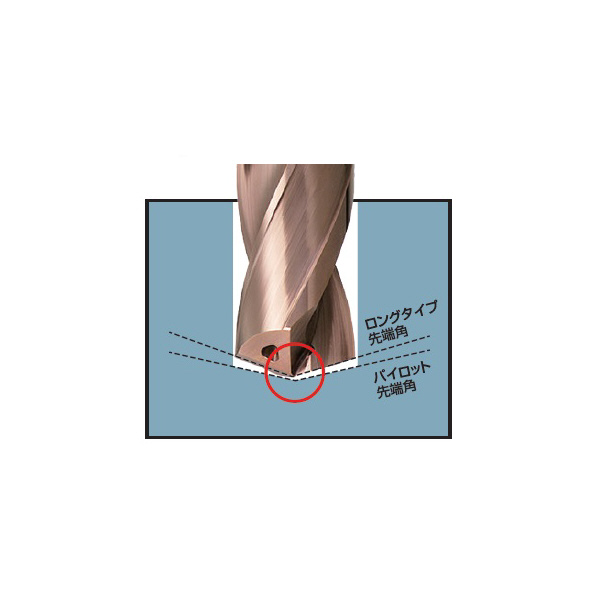

  • MVSパイロットドリルとMVSロングタイプのコンビネーションは、穴曲りを抑制し穴位置精度が向上します。
  • MVSパイロットドリルは、ロングタイプが加工を開始する際、先端角がドリル中心部から食い付くように最適化した、ロングタイプ専用のガイド穴加工用ドリルです。

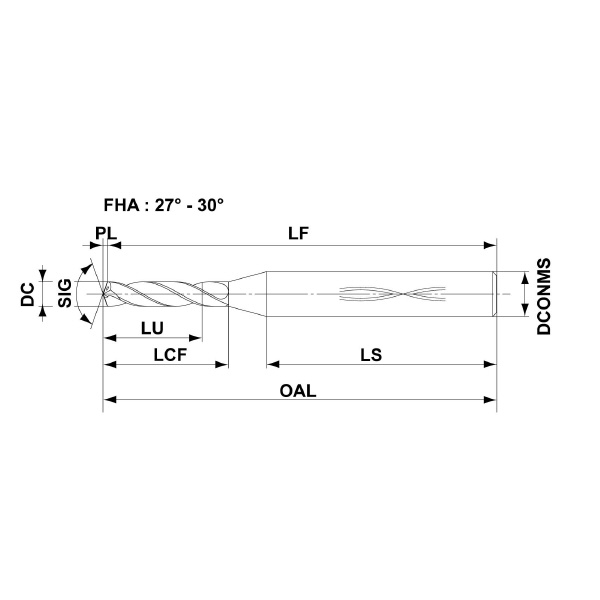

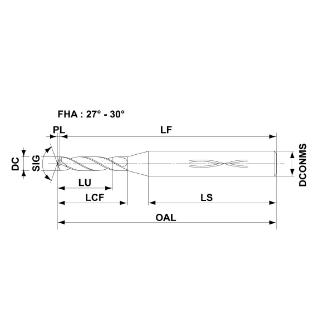

商品スペック
  • 刃径(mm)：3.2
  • 溝長(mm)：18.5
  • 全長(mm)：55.5
  • シャンク径(mm)：4
  • ドリル直径の許容差：-0.018～0
  • 先端角(°)：145
  • 先端と肩部寸法差PL：0.5
  • フルートねじれ角FHA(°)：27
  • ld：2
  • ヘッド長さ、首下長さLH：20.5
  • 機能長さLF：55
  • 給油形態：2
  • 使用可能長さLU：6.9
  • 長さ単位：M
  • 有効切れ刃：2
注意事項
  • Φ5mm未満のクーラント穴は丸形状となります。
内容品・付属品 ―
原産国 ―
特記事項 ―
