| 用途 |

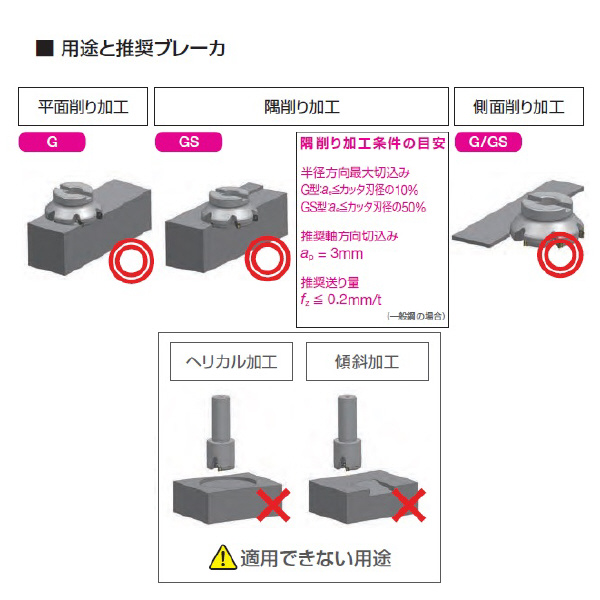

●平面削り加工・隅削り加工・側面削り加工(被削材：鋼、ステンレス鋼、鋳鉄、難削材)。 |
| 商品説明 |
- 独自のインサート形状により切れ味と刃先強度を両立。両面使い6コーナー使用の経済性をより幅広い領域で発揮。

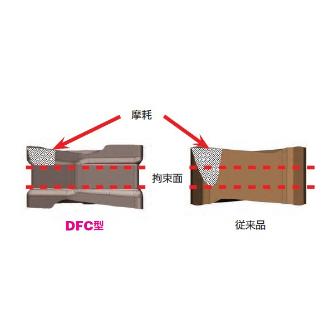

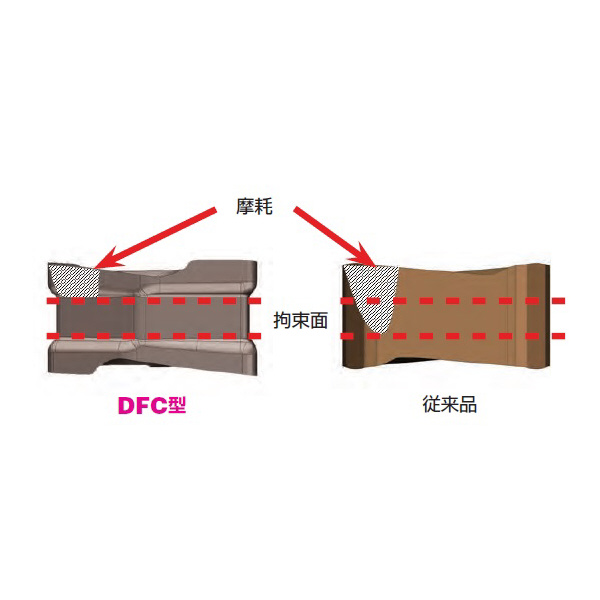

- DFC型ではインサートの逃げ面摩耗が拘束面に到達しないため取付け精度の悪化なし。

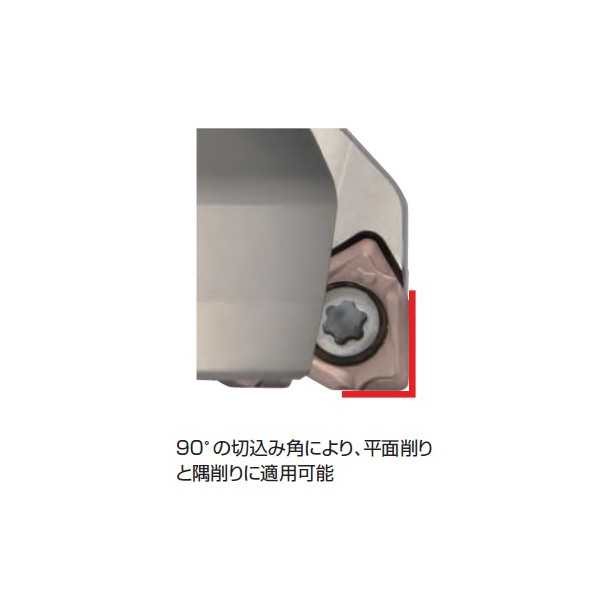

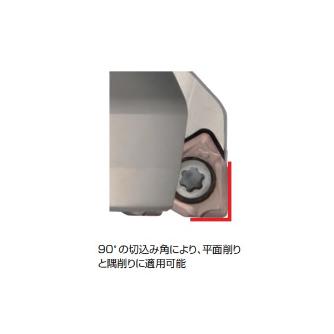

- 90°の切込み角により、平面削りと隅削りに適用可能。

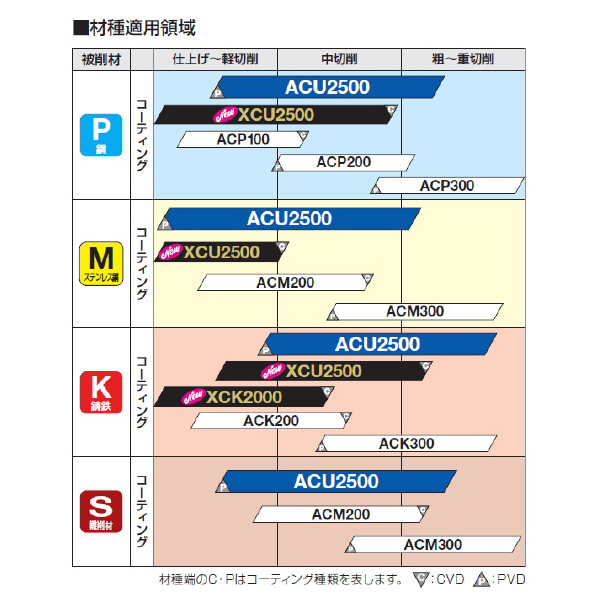

- 様々な被削材に適用可能な新開発汎用材種ACU2500に加え、新世代コーティング材種XCU2500、XCK2000が新登場。
- 鋼加工用材種「ACP100/ACP200/ACP300」、ステンレス鋼加工用材種「ACM200/ACM300」、鋳鉄加工用材種「ACK200/ACK300」をラインアップし、様々な被削材に対応します。
|
| 商品スペック |
- インサート形状［記号］：特殊［X］
- 逃げ角［記号］(°)：0［N］・0［N］(さらい刃)
- 精度記号：M
- インサート厚さ［記号］(mm)：6.1［06］
- コーナー半径［記号］(mm)：0.4
- 刃先処理形状［記号］：丸ホーニング［E］
- 勝手［記号］：右［R］
- 材質(コーティング)：(ACP200)
- 被削材：鋼/ステンレス鋼

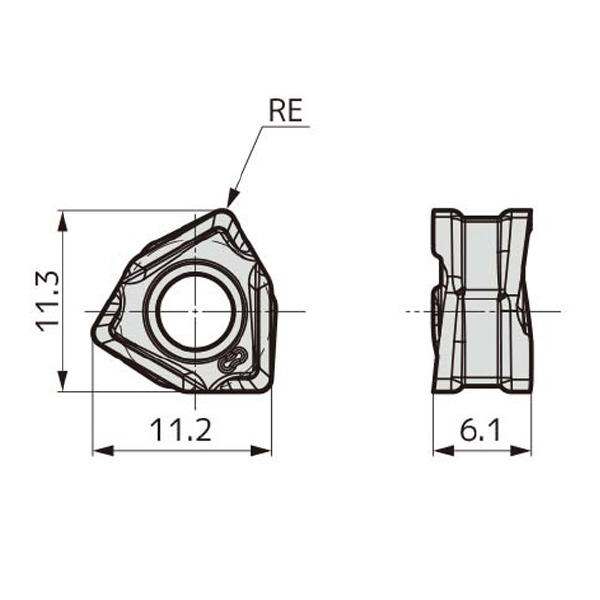

- Fig：1
- みぞ穴記号：U
- 厚さ許容差(mm)：±0.13
- 切込み角(°)：90
- 切込み角記号：P
- 切刃長記号：06
- 頂角(°)：-
- 内接円許容差(mm)：±0.05～±0.15
|
