| 用途 |
●軟鋼・低炭素鋼・炭素鋼・合金鋼・ダイス鋼・ステンレス鋼・鋳鉄・ダクタイル鋳鉄・アルミニウム合金・耐熱合金・チタン合金・プリハードン鋼(40~43HRC)・調質鋼(50~55HRC):穴あけ加工。 |
| 商品説明 |

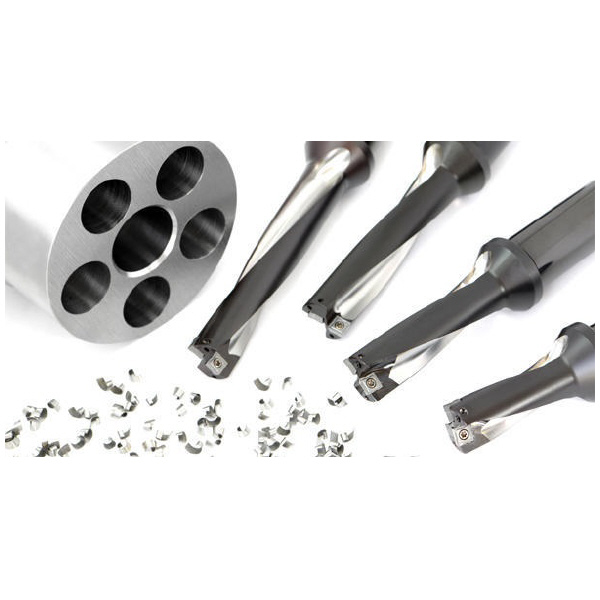

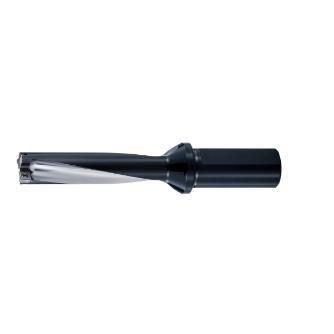

- インデキサブルドリル PDシリーズは、ボディ先端のガイド溝と高い平滑性により、優れた切りくず排出性を発揮します。
- 穴深さに応じて多様なボディバリエーションでお応えします。

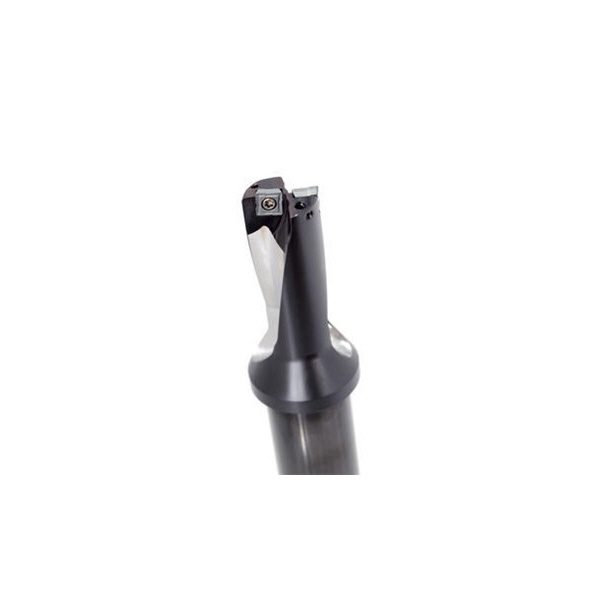

- ボディ先端のガイド溝がスムースな切りくず排出を実現。溝部に高精度仕上げをプラスし、切りくず排出性をさらにアップ。
- 外周・中心に同一インサートを使用する4コーナ仕様で、経済的かつ、工具管理が容易。(XCMT03…は2コーナ仕様)
- (※さらなる耐久性を求める加工には外周刃に専用インサートを。)
- 内部給油により高能率加工が可能。インサートの配列バランスを最適化し、高送り条件を実現。
|
| 商品スペック |

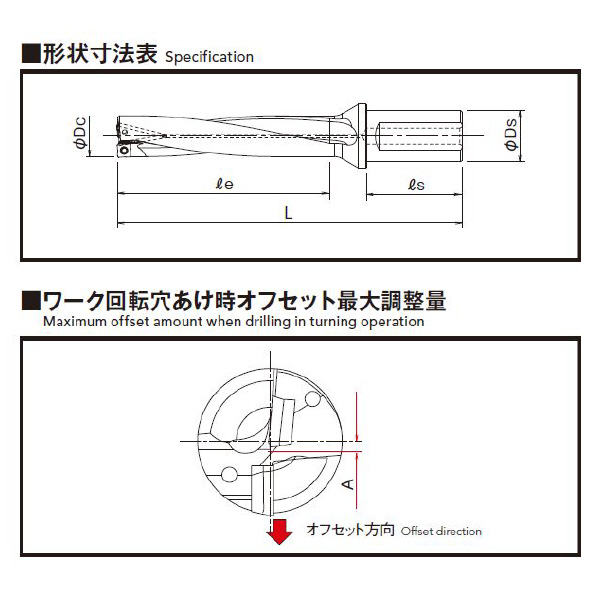

- シャンク長(mm)：50
- 全長(mm)：136
- シャンク径(mm)：20
- 刃径(mm)：17
- 加工深さ：68
- 有効長(mm)：68
- 適用インサート：(3)
- G-LIST No.：FL1084
- オプション：レンチ(7808223)
- コバルト含有：○
- タイプ：4Dタイプ
- 呼び：P4D1700FS20M05

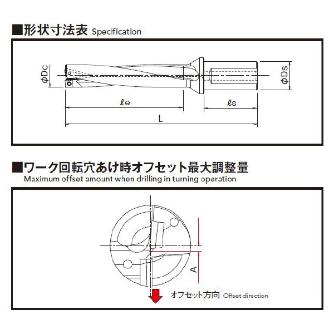

- 最大オフセット量ADJLX(mm)：0.6
- 最大加工径DCX(mm)：18.2
- 取り付けのタイプ：切欠き付きタイプ
- 取り付けのタイプ記号：FS
- 製品：インデキサブルドリ
- 製品記号：P4D
|
| 注意事項 |
- レンチは別途ご購入下さい。
- 水溶性切削油剤は、希釈倍率20倍以下の良質なものをご使用下さい。
- 不水溶性切削油剤は推奨しません。
- オイルホールの詰まりは折損トラブルの原因になります。給油装置のフィルタは必ず装着して下さい。
|
| 内容品・付属品 |
●クランプねじ:7808139 |
