住友電気工業（株）

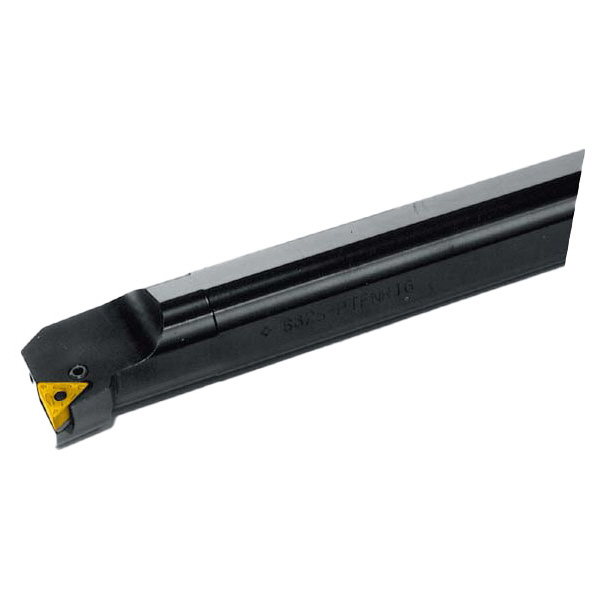

ＳＥＣ－ボーリングバイト　Ｓ５０Ｕ－ＰＴＦＮＲ１６０４－６３

商品アイコンについて
  • 型番：S50U-PTFNR1604-63
  • 発注コード：C5U12
  • メーカー商品コード：2000BFU
  • JANコード：―
仕切価格 ―
標準価格 \70,000
　
注文単位 1個

  • ※11/21 23:30 時点の情報です

用途 ●中径一般用。
商品説明 ―
商品スペック
  • 最小加工径(mm)：63
  • シャンク径(mm)：50
  • シャンク長さ(mm)：350
  • インサート形状：正三角形
  • 切込み角(°)：90
  • クランプ方式：レバーロック式(二面拘束)
  • 勝手［記号］：右［R］

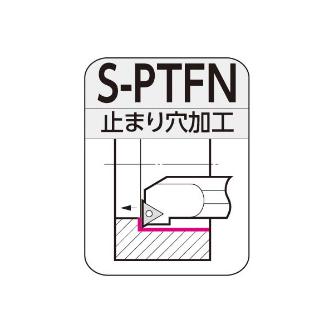

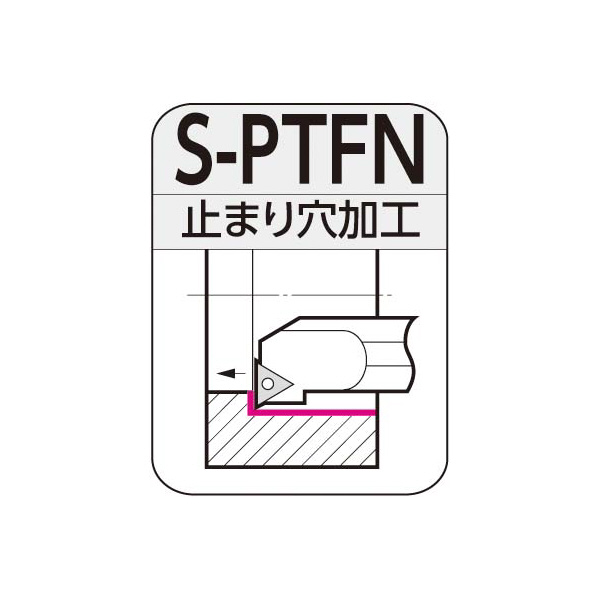

  • 加工用途：止まり穴加工
  • シャンク材質：鋼
  • インサート逃げ角(°)：0
  • 適用インサート：TN□□1604

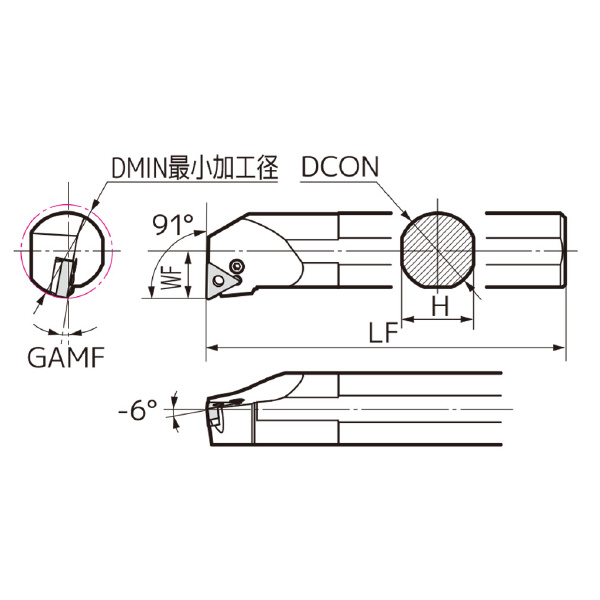

  • 全長LF(mm)：350
  • 高さH(mm)：47
  • Fig：2
  • インサート形状記号：T
  • インサート厚さ(mm)：4.76
  • インサート厚さ記号：04
  • インサート切刃長(mm)：16.5
  • インサート切刃長記号：16
  • インサート頂角(°)：60
  • インサート逃げ角記号：N
  • オフセット：あり
  • クランプ方式記号：P
  • シャンク材質記号：S
  • シャンク長さ記号：U
  • すくい角GAMF(°)：-10
  • 刃先距離WF(mm)：31.5
  • 切刃形状記号：F
  • 頭部LHD(mm)：-
注意事項
  • 右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●レバーピン:LCL3●ボルト:LCS3●敷板:LST317CA●敷板止め:LSP3●レンチ(六角穴用):LH025
原産国 ―
特記事項 ―
