用途 |
●中径一般用。 |
商品説明 |
― |
商品スペック |
- 最小加工径(mm):63
- シャンク径(mm):50
- シャンク長さ(mm):350
- インサート形状:菱形
- 切込み角(°):95
- クランプ方式:レバーロック式(二面拘束)
- 勝手[記号]:右[R]

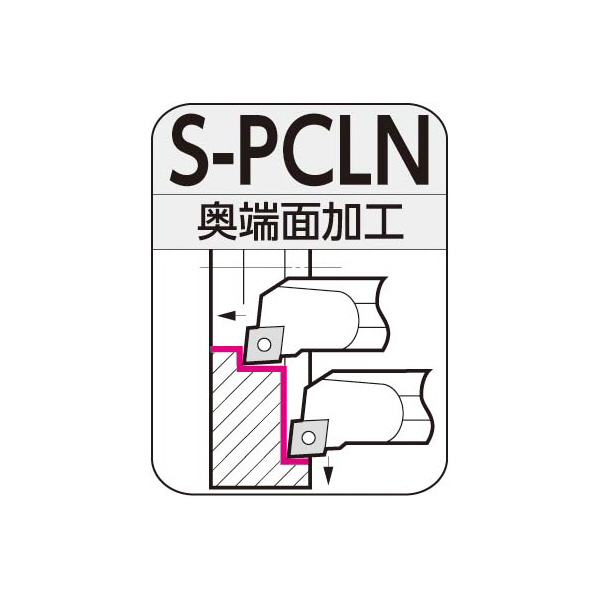

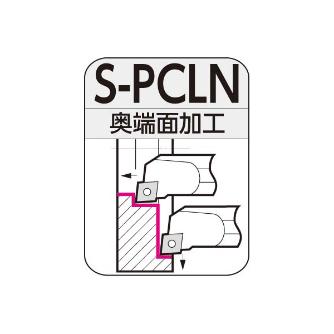

- 加工用途:奥端面加工
- シャンク材質:鋼
- インサート逃げ角(°):0
- 適用インサート:CN□□1204

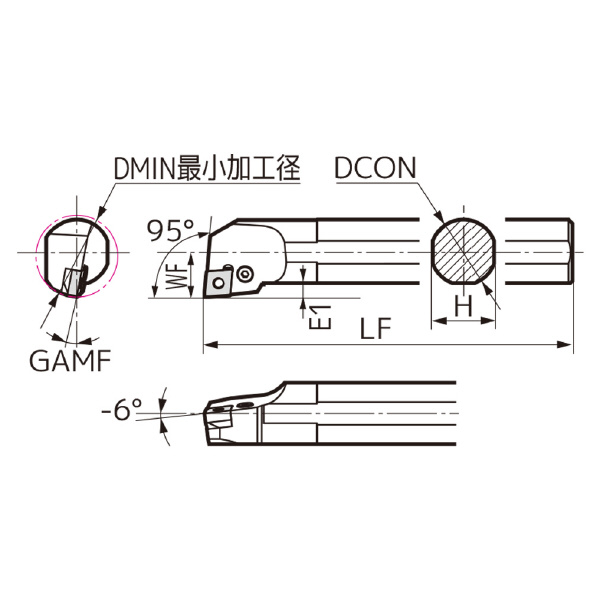

- 全長LF(mm):350
- 高さH(mm):47

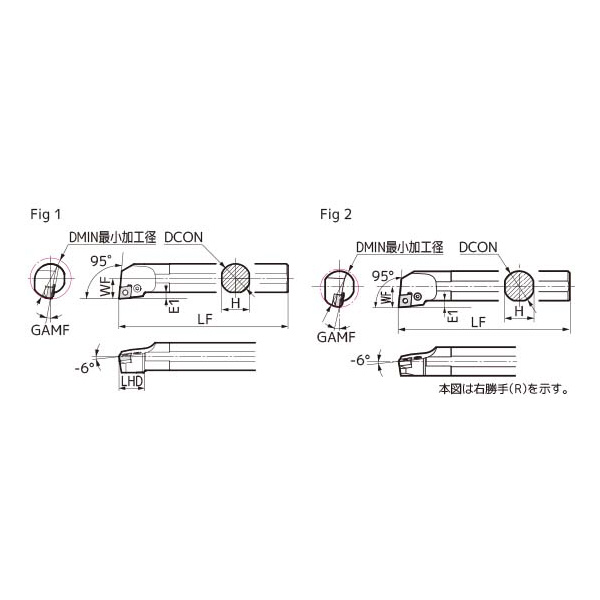

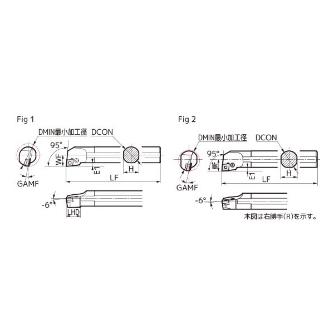

- Fig:2
- インサート形状記号:C
- インサート厚さ(mm):4.76
- インサート厚さ記号:04
- インサート切刃長(mm):12.9
- インサート切刃長記号:12
- インサート頂角(°):80
- インサート逃げ角記号:N
- オフセット:あり
- オフセットE1(mm):8.0
- クランプ方式記号:P
- シャンク材質記号:S
- シャンク長さ記号:U
- すくい角GAMF(°):-10
- 刃先距離WF(mm):31.5
- 切刃形状記号:L
- 頭部LHD(mm):-
|
注意事項 |
- 内径加工時…右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。端面加工時…右勝手(R)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。
|
内容品・付属品 |
●レバーピン:LCL4●ボルト:LCS4●敷板:LSC42B●敷板止め:LSP4●レンチ(六角穴用):LH030 |
