| 用途 |
●中径一般用。 |
| 商品説明 |
― |
| 商品スペック |
- 最小加工径(mm)：50
- シャンク径(mm)：40
- シャンク長さ(mm)：300
- インサート形状：正方形
- 切込み角(°)：75
- クランプ方式：レバーロック式(二面拘束)
- 勝手［記号］：右［R］

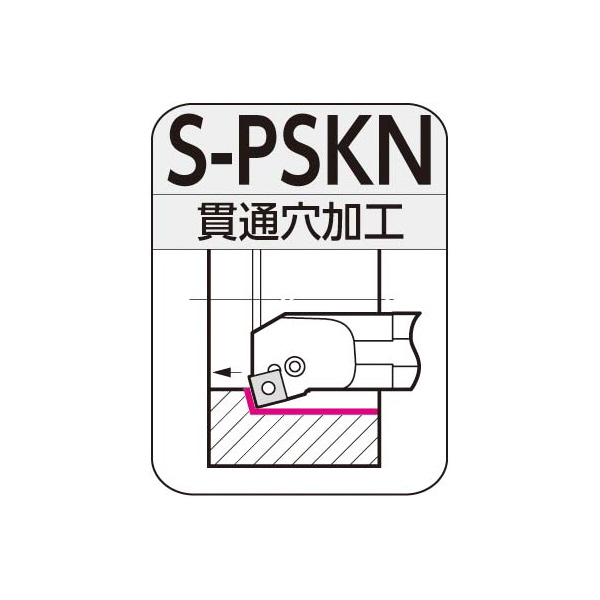

- 加工用途：貫通穴加工
- シャンク材質：鋼
- インサート逃げ角(°)：0
- 適用インサート：SN□□1204
- 全長LF(mm)：300
- 高さH(mm)：37

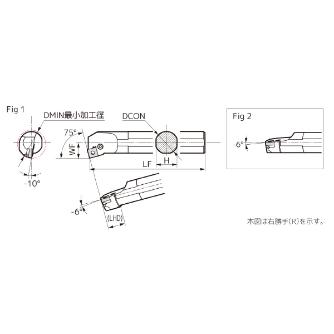

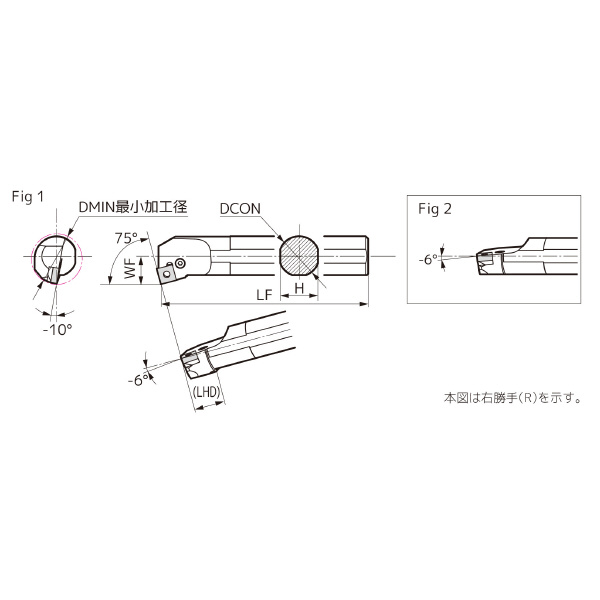

- Fig：1
- インサート形状記号：S
- インサート厚さ(mm)：4.76
- インサート厚さ記号：04
- インサート切刃長(mm)：12.70
- インサート切刃長記号：12
- インサート頂角(°)：90
- インサート逃げ角記号：N
- オフセット：あり
- クランプ方式記号：P
- シャンク材質記号：S
- シャンク長さ記号：T
- 刃先距離WF(mm)：27.0
- 切刃形状記号：K
- 頭部LHD(mm)：(21)
|
| 注意事項 |
- 右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
- LHDの( )は参考値です。
|
| 内容品・付属品 |
●レバーピン:LCL4●ボルト:LCS4●敷板:LSS42B●敷板止め:LSP4●レンチ(六角穴用):LH030 |
