| 用途 |
●中径一般用。 |
| 商品説明 |
― |
| 商品スペック |

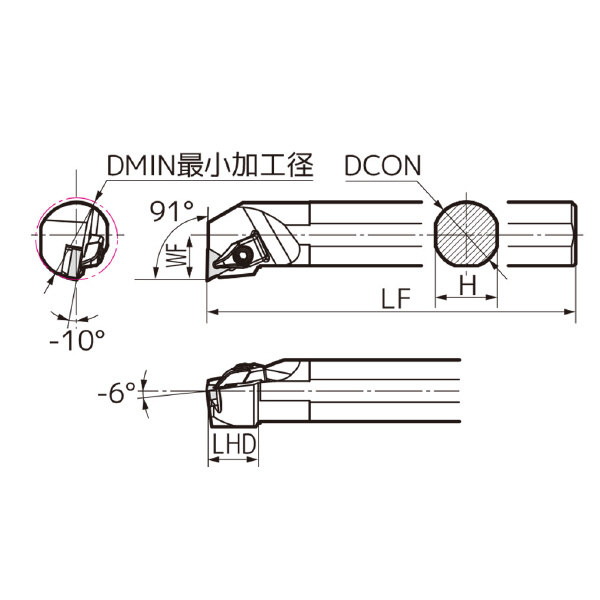

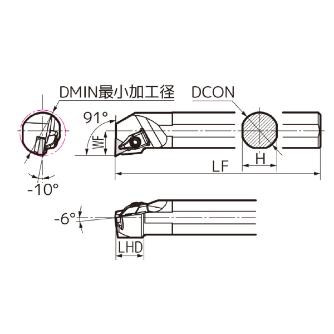

- 最小加工径(mm)：50
- シャンク径(mm)：40
- シャンク長さ(mm)：300
- インサート形状：正三角形
- 切込み角(°)：90
- クランプ方式：ダブルクランプ式
- 勝手［記号］：右［R］

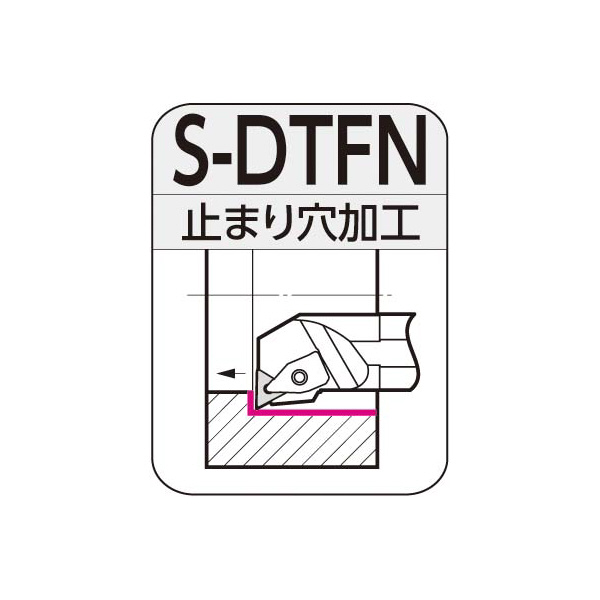

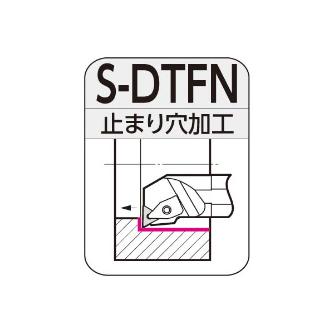

- 加工用途：止まり穴加工
- シャンク材質：鋼
- インサート逃げ角(°)：0
- 適用インサート：TN□□1604
- 全長LF(mm)：300
- 高さH(mm)：37

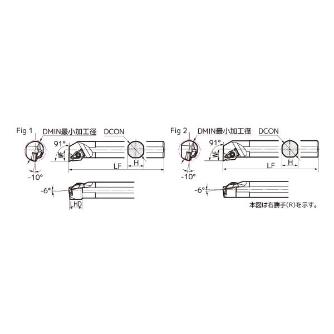

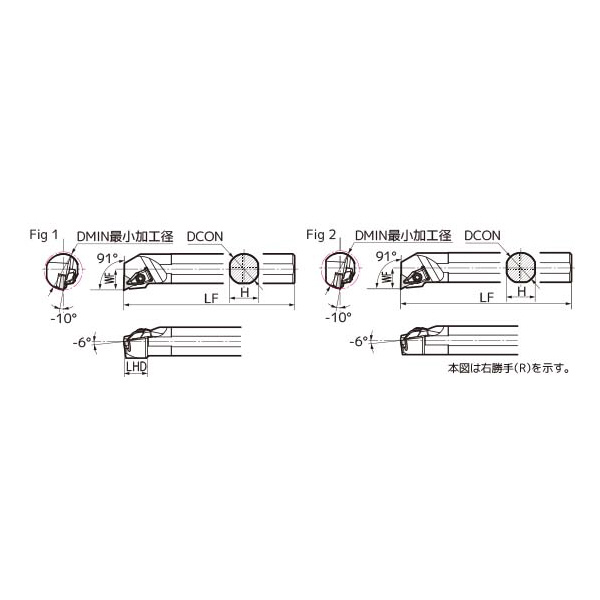

- Fig：1
- インサート形状記号：T
- インサート厚さ(mm)：4.76
- インサート厚さ記号：04
- インサート切刃長(mm)：16.5
- インサート切刃長記号：16
- インサート頂角(°)：60
- インサート逃げ角記号：N
- オフセット：あり
- クランプ方式記号：D
- シャンク材質記号：S
- シャンク長さ記号：T
- 刃先距離WF(mm)：27.0
- 切刃形状記号：F
- 頭部LHD(mm)：26
|
| 注意事項 |
- 右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
|
| 内容品・付属品 |
●クランプセット:SCP-1(5.0N・m)●敷板:TNS1604B●敷板用ねじ:BFTX0307N●上面用レンチ(六角穴用):LH040●下面用レンチ(六角穴用):LH025 |
| 原産国 |
― |
| 特記事項 |
― |
