| 用途 |
●中径一般用。 |
| 商品説明 |
― |
| 商品スペック |
- 最小加工径(mm)：32
- シャンク径(mm)：25
- シャンク長さ(mm)：200
- インサート形状：菱形
- 切込み角(°)：95
- クランプ方式：レバーロック式(二面拘束)
- 勝手［記号］：左［L］

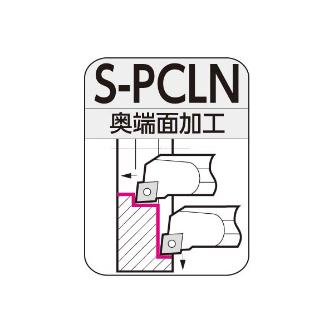

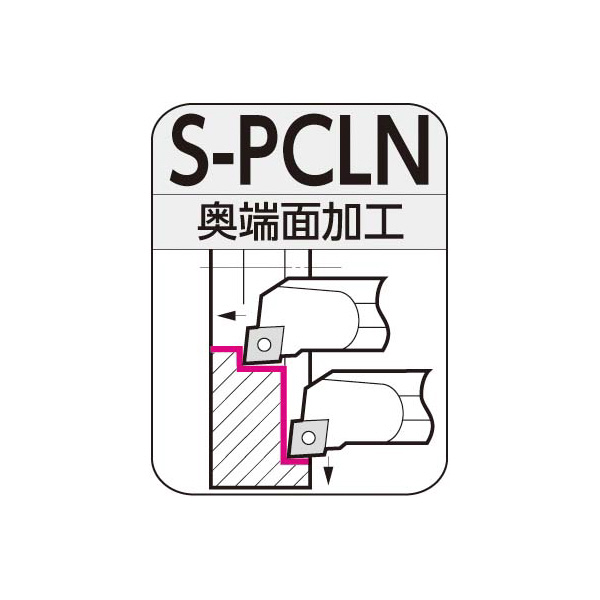

- 加工用途：奥端面加工
- シャンク材質：鋼
- インサート逃げ角(°)：0
- 適用インサート：CN□□0903

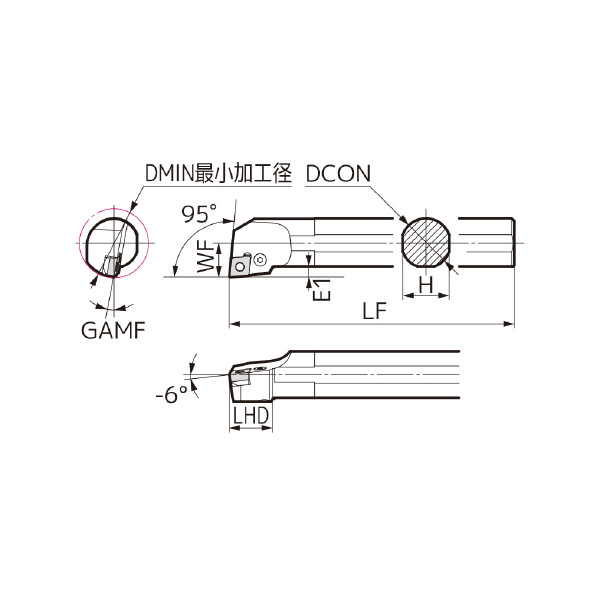

- 全長LF(mm)：200
- 高さH(mm)：23
- Fig：1
- インサート形状記号：C
- インサート厚さ(mm)：3.18
- インサート厚さ記号：03
- インサート切刃長(mm)：9.7
- インサート切刃長記号：09
- インサート頂角(°)：80
- インサート逃げ角記号：N
- オフセット：あり
- オフセットE1(mm)：4.5
- クランプ方式記号：P
- シャンク材質記号：S
- シャンク長さ記号：R
- すくい角GAMF(°)：-15
- 刃先距離WF(mm)：17.0
- 切刃形状記号：L
- 頭部LHD(mm)：30
|
| 注意事項 |
- 内径加工時…左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。端面加工時…左勝手(L)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
|
| 内容品・付属品 |
●レバーピン:LCL3●ボルト:LCS3●敷板:LSC32●敷板止め:LSP3●レンチ(六角穴用):LH025 |
