| 用途 |
●半導体製造装置●繊維機械●印刷機械 |
| 商品説明 |
- 過負荷時に入力と出力を瞬時に切り離して、機械を保護します。
- 噛み合い方式のシングルポジションのため、過負荷が取り除かれれば、再び同じトルク・同じ割り出し位置で自動的に連結します。
- 摩擦方式と異なり、悪環境にも対応可能です。
|
| 商品スペック |

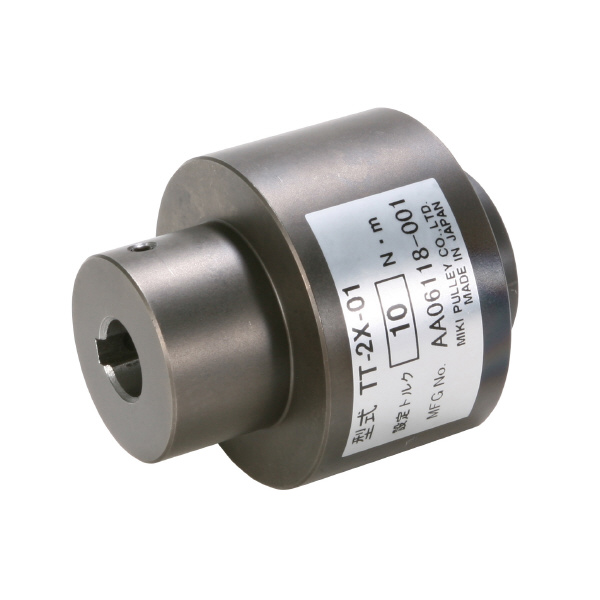

- 型式：過負荷保護装置トルクリミッタ
- サイズ：3
- タイプ：2軸突き合せ
- ハウジング穴径(mm)：30
- キー規格：新JIS規格対応
- ハブ穴径(mm)：18
- キー規格：旧JIS(2種)規格対応
- 設定トルク(NM(1500min-1時))：25
- 許容誤差(偏心)(mm)：0.2
- 許容誤差(偏角)(mm)：0.5
- 最高回転温度(min-1)：1800
- 慣性モーメント(kg・㎡)：1.23×10-3
- 質量(kg)：1.5
|
| 注意事項 |
- 使用雰囲気温度範囲は-25℃～120℃です。腐食性のガス、薬品がかかる場所では使用しないでください。また、耐水性はありませんので直接水などがかかる場所では使用しないでください。
- 製品はあくまでも過負荷保護装置として設計されており、トルク検出装置として設計されてはおりません。トラブルの原因となりますので、絶対にトルク検出装置として使用しないでください。
- トルクスプリングは全て弊社において挿入後、出荷しています。設定トルクの変更が必要な場合は、弊社営業窓口までお問い合わせください。お客様での分解、スプリング交換は行わないでください。
|
