| 用途 |
●中径一般用。 |
| 商品説明 |
― |
| 商品スペック |
- 最小加工径(mm)：50
- シャンク径(mm)：40
- シャンク長さ(mm)：350
- インサート形状：菱形
- 切込み角(°)：95
- クランプ方式：ダブルクランプ式
- 勝手［記号］：左［L］

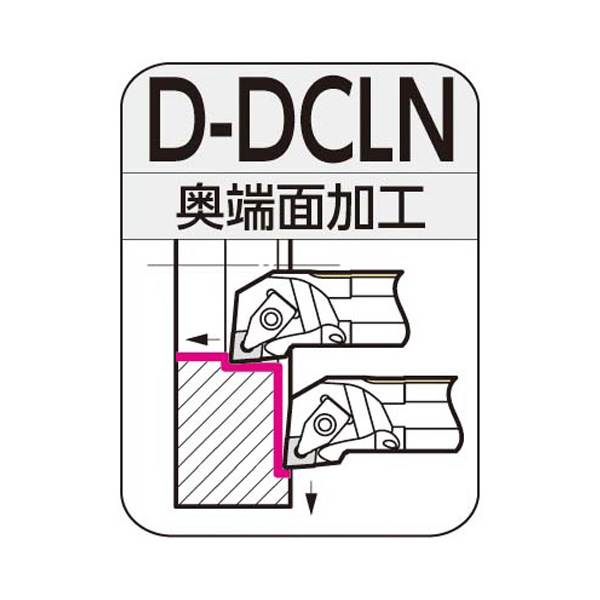

- 加工用途：奥端面加工
- シャンク材質：鋼
- インサート逃げ角(°)：0
- 適用インサート：CN□□1204

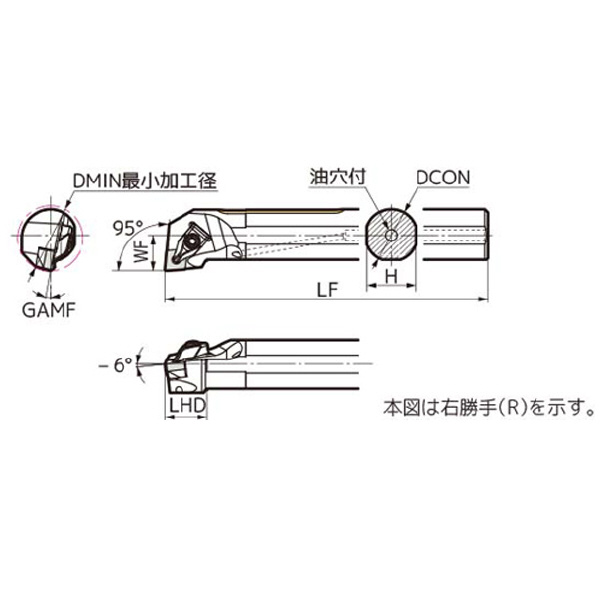

- 全長LF(mm)：350
- 高さH(mm)：37
- シャンクタイプ：油穴防振機構付
- Fig：1
- インサート形状記号：C
- インサート厚さ(mm)：4.76
- インサート厚さ記号：04
- インサート切刃長(mm)：12.9
- インサート切刃長記号：12
- インサート頂角(°)：80
- インサート逃げ角記号：N
- オフセット：あり
- クランプ方式記号：D
- シャンク材質記号：D
- シャンク長さ記号：U
- すくい角GAMF(°)：-10
- 刃先距離WF(mm)：27
- 切刃形状記号：L
- 頭部LHD(mm)：26
|
| 注意事項 |
- 内径加工時…左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。端面加工時…左勝手(L)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
|
| 内容品・付属品 |
●クランプセット:SCP-2(5.0N・m)●敷板:CNS1204B●敷板用ねじ:BFTX0409N●上面用レンチ(六角穴用):LH040●下面用レンチ(六角穴用):LH025 |
