| 用途 |
●中径一般用。 |
| 商品説明 |
― |
| 商品スペック |
- 仕様：中径一般用

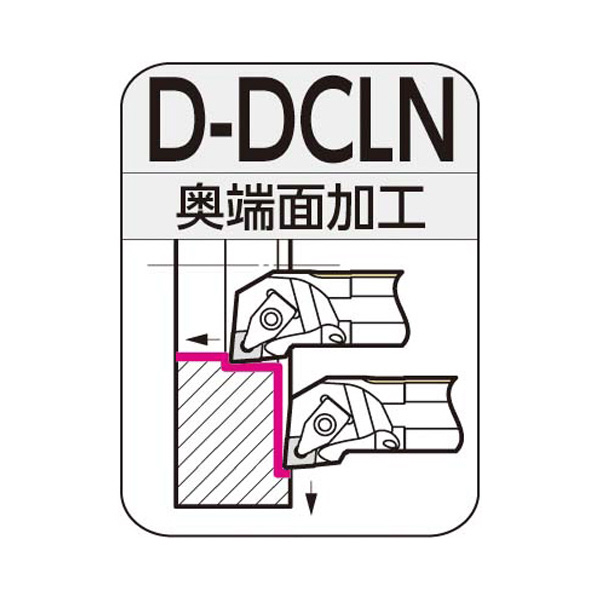

- 加工用途：奥端面加工
- 構造：ダブルクランプ
- 形状記号：C
- 切刃形状記号：L_03
- 勝手［記号］：左［L］
- 最小加工径(mm)：32
- シャンク径(mm)：25
- 全長LF(mm)：300
- 高さH(mm)：23
- 頭部LH(mm)：26
- 頭部LHD(mm)：26
- 刃先距離WF(mm)：17
- すくい角GAMF(°)：-12

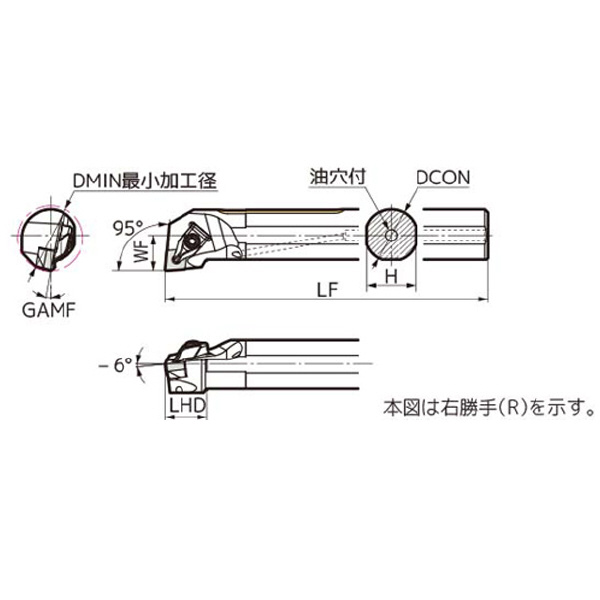

- Fig：1
- シャンク材質：防振機構付き鋼油穴
- 適用チップ：CN□□1204
- 部品・クランプセット：SCP-2
- 部品・敷板用皿ねじ：BFTX0307N
- 部品・スプリング：CSP08
- 部品・キャップスクリュー：CP-M5-20-1
- 部品・敷板：CNS1203B
- 部品・上面用レンチ：LH040
- 部品・下面用レンチ：LH025
- 推奨締付けトルク(N・m)：5.0
|
| 注意事項 |
- 内径加工時…左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。端面加工時…左勝手(L)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
|
| 内容品・付属品 |
●クランプセット:SCP-2(5.0N・m)●敷板:CNS1203B●敷板用ねじ:BFTX0307N●上面用レンチ(六角穴用):LH040●下面用レンチ(六角穴用):LH025 |
