| 用途 |
●ハイシリコンアルミニウム合金の加工。●アルミニウム合金の粗・断続・仕上げ加工。●木工・木質ボードなどの切断・端面加工。●非鉄金属の一般仕上げ加工。 |

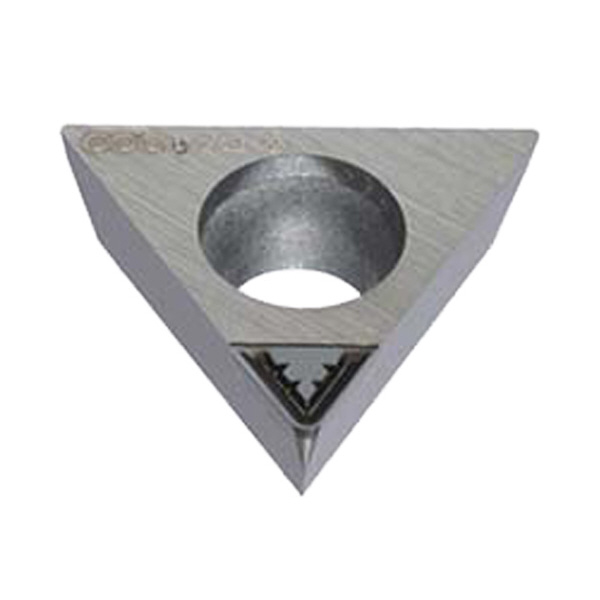

| 商品説明 |
- 超微粒ダイヤモンドを高密度に焼結。
- 加工面の面粗度が大幅に向上。
- 優れた耐摩耗性と高強度。
- 全てのアルミニウム合金や非鉄合金の加工に高性能・高精度・高能率加工を発揮。
- スミダイヤNFインサートは、設計の最適化と量産加工技術の開発により、DA1000の優れた基本性能はそのままに、より高いコストパフォーマンスを実現した製品です。優れた耐欠損性・耐摩耗性や被削材の仕上げ面粗さなど、スミダイヤDA1000の高性能を最大限発揮します。
- ブレーカ付きのスミダイヤインサート。
- アルミニウム合金の中～仕上げ加工において抜群の切りくず処理を実現。
- 切りくずトラブル解決により作業能率の大幅改善が可能。
- 高強度材種DA1000の採用により、安定長寿命。
|
| 商品スペック |

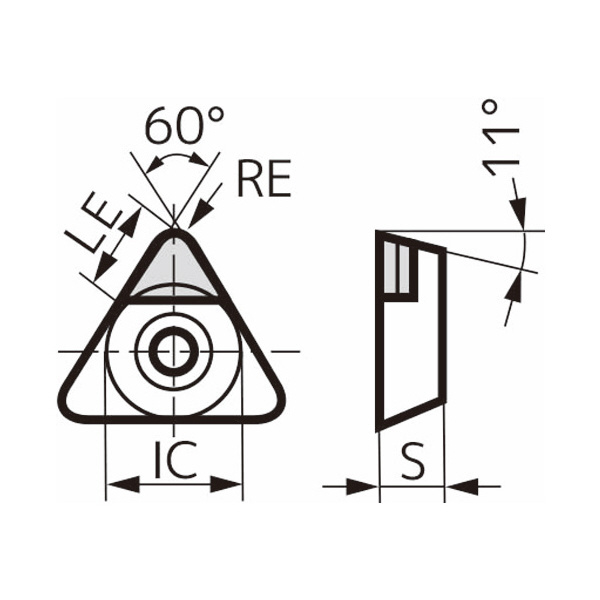

- 材種：DA1000
- インサート形状［記号］：正三角形［T］
- 逃げ角［記号］(°)：11［P］
- 等級記号：M
- 切刃長［記号］(mm)：3.1［09］
- インサート厚さ［記号］(mm)：2.38［02］
- コーナー半径［記号］(mm)：0.2［02］
- ブレーカ：片面
- 商品タイプ：ワンコーナータイプ/11°ポジティブ
- みぞ穴記号：T
- タイプ記号：NF
- ダイヤモンド粒子平均粒径(μm)：～0.5
- 穴の形状：円筒穴+片面取(40°～60°)
- 穴の有無：あり
- 穴径(mm)：2.8
- 厚さ許容差(mm)：±0.13
- 抗折力(Gpa)：≒2.60
- 硬度HK(Gpa)：50～60
- 頂角(°)：60
- 内接円IC(mm)：5.56
- 補足：ブレーカ付タイプ(なし［N］)
- 補足記号：N-GD
|
