| 用途 |
●普通鋳鉄・ダクタイル鋳鉄・高強度ダクタイル鋳鉄の旋削加工 |
| 商品説明 |
- 鋳鉄の幅広い加工領域を徹底追及、高速から強断続まで幅広く対応。
- 鋳鉄旋削加工用CVDコーテッド超硬材種「MC5100シリーズ」は、高い耐摩耗性が要求される普通鋳鉄の高速切削領域から、安定した耐欠損性が要求されるダクタイル鋳鉄の強断続切削領域まで、幅広い加工領域に対応する工具材種シリーズです。
- 3材種ともに"Super"ナノテクスチャーテクノロジーを採用し、業界最高レベルの結晶方位制御Al2O3を実現。より緻密かつ均一に結晶を成長させることにより、耐摩耗性が飛躍的に向上。

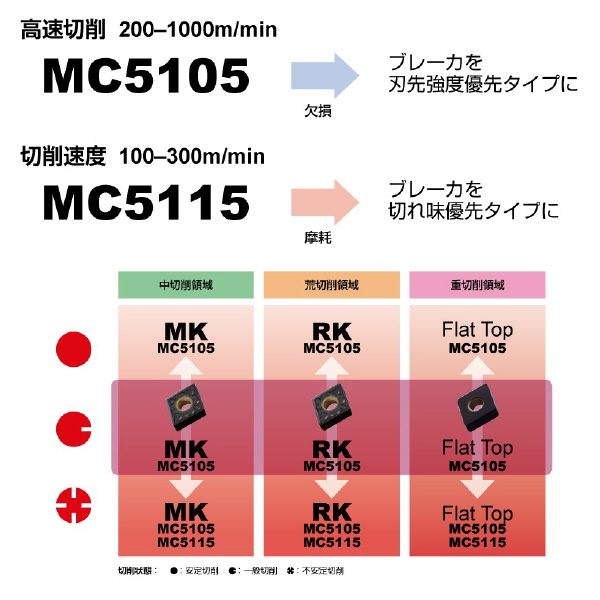

- 「MC5105」は、最高レベルの厚膜コーティングと高硬度超硬母材により、圧倒的な耐摩耗性を発揮。

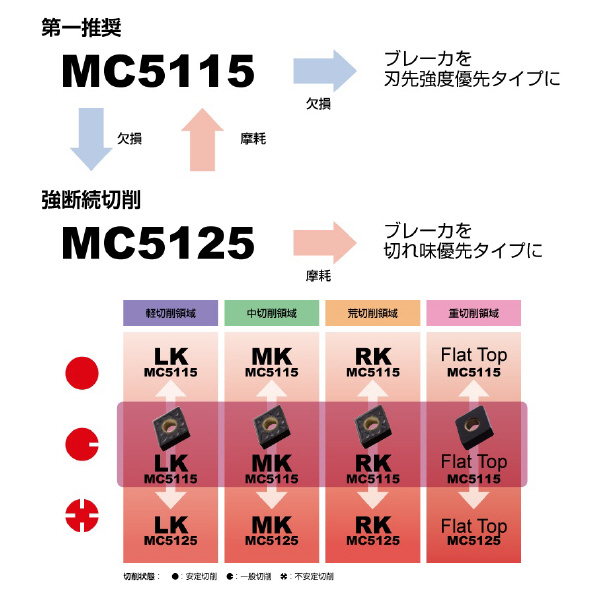

- 「MC5115」は、耐摩耗性に優れたAl2O3層と耐剥離性を高めた新密着層により、優れた耐久性を実現。
- 「MC5125」は、ダクタイル鋳鉄に適した微細組織中間層と強断続対応のTiCN層により、安定性に優れる。
|
| 商品スペック |

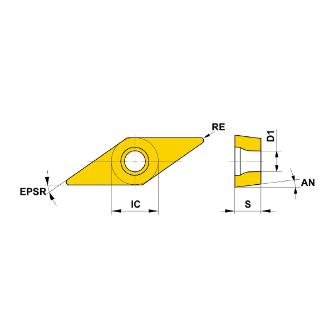

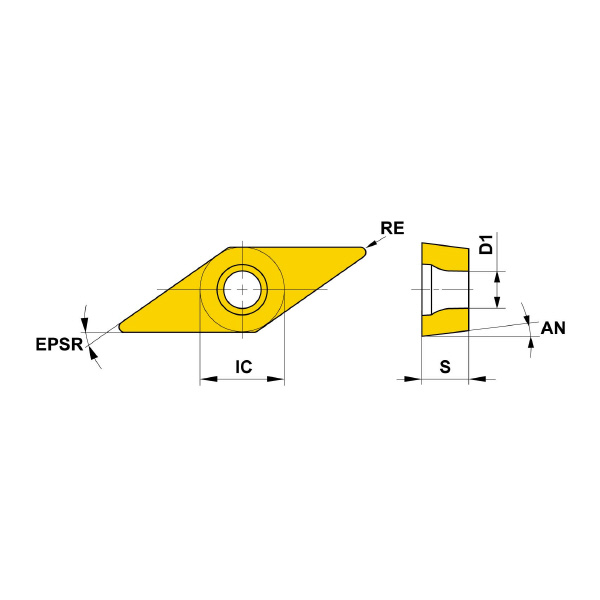

- 勝手［記号］：なし［N］
- 穴径(φmm)：4.4
- 内接円IC(mm)：9.525
- 頂角(°)：35

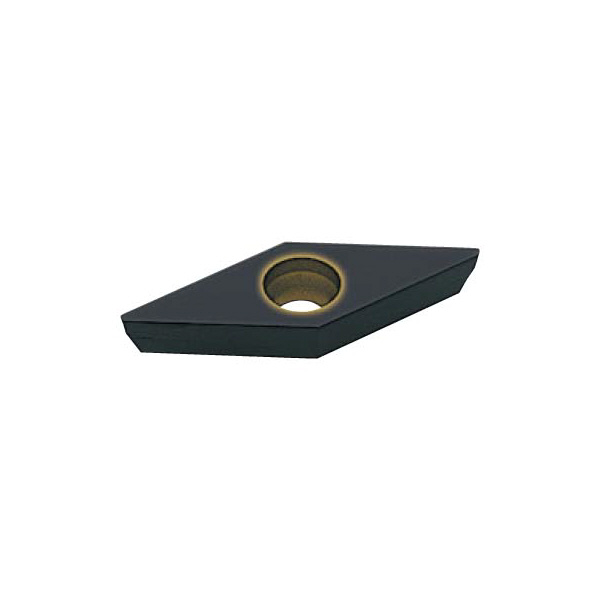

- インサート形状［記号］：菱形
- 逃げ角［記号］(°)：7
- 等級記号：M
- タイプ：ポジティブ
- コーナー高さ許容差(mm)：±0.16
- 内接円許容差(mm)：±0.05
- 厚さ許容差(mm)：±0.13
- 穴の有無：U2
- 穴の形状：一部円筒穴+片面取(40-60°)
- ブレーカの有無：なし
- 切削領域：重切削
- インサート厚さ［記号］(mm)：4.76
- コーナー半径［記号］(mm)：0.4
- ブレーカ：flat_top
- 材質：超硬合金
- 材種：MC5115
|
| 注意事項 |
- 切れ刃や切りくずには直接素手で触らないでください。
- 推奨条件の範囲内で使用し、工具交換は早めに行ってください。
- 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
- 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
- インサートや部品の取付けは、付属のレンチやドライバーを用いて確実に取り付けてください。
- 工具を回転して使用する場合、必ず試運転を実施し振れ、振動、異常音がないことを確認してください。
|
