| 用途 |
●スリーブ・ロック機構付き空気配管用。●めねじ取付用。 |
| 商品説明 |
- 低圧用。
- ロック機構で接続後の不意の分離を防止。ホースを延長する際の中間継手として適しています。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
- 圧力損失の少ないバルブ構造を採用し流量アップを実現。
- 互換性:「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。
|
| 商品スペック |

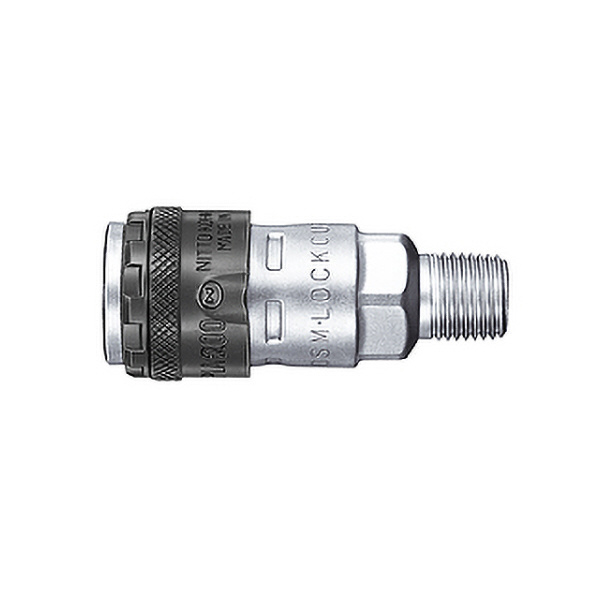

- 商品タイプ：ソケット
- 取付サイズ：Rc1/4(相手側)
- 最高使用圧力(MPa)：1.5
- 材質(本体)：鋼鉄(クロムめっき)
- 適用流体：空気
- シール材質：ニトリルゴム
- バルブ構造：片路開閉型
- 使用温度範囲(℃)：-20～+60
- 最高使用圧力(kgf/cm2)：15
- H(mm)：六角19
- L(mm)：60
- T：R1/4
- ΦB(mm)：7.5
- 質量(g)：89
- 取付形状：おねじ
- 推奨最大締付トルク(N・m｛kgf・cm｝)：14｛143｝
- 耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
