| 用途 |

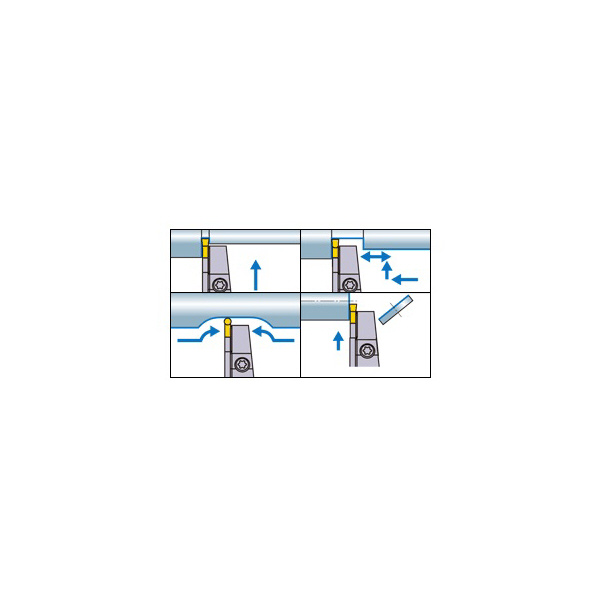

●溝入れ●突切り旋削加工 |
| 商品説明 |
- 独自の締結システムが実現した信頼の溝入れ加工。
- 高信頼のインサートクランプ:セーフティ・キーにより、インサートの動きをロックします。
- 凸曲面受けにより、高精度にクランプします。
- 小物高精度加工用ホルダ:高剛性を極めた新形状で、振動・寸法変化を抑え、突切り加工時のトラブルを解決。
- 使用機械のツーリングに適した突き出し量:ヘッド長さは、CNC自動盤のくし刃機、タレット機の最大加工径に対応しています。
- 強固な上あご:より強固に進化した上あごは、びびり振動を低減します。
- 変動しない下あご:切削中の負荷(切削抵抗)により、加工中でのインサートの芯が下がる現象を大幅に抑制します。
- インサート装着の強化:インサートの装着面積を拡大することで、被削材形状の変形(たわみ)を抑制します。
|

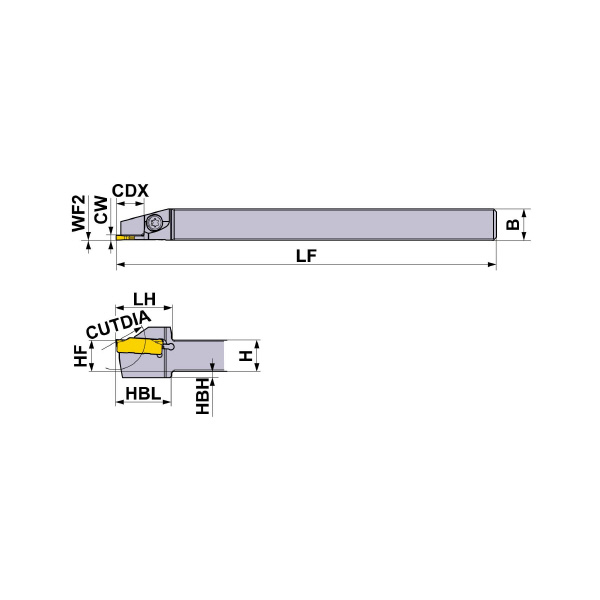

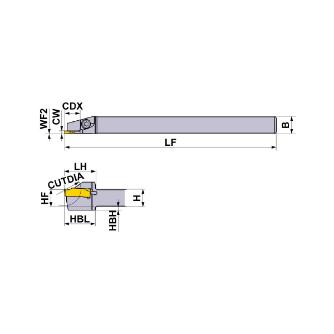

| 商品スペック |
- 刃幅(mm)：1.2
- 勝手［記号］：左［L］
- 最大突切り径(mm)：24
- ホルダタイプ：一体型
- シャンク幅(mm)：12
- シャンク高(mm)：12
- 全長(mm)：120
- ヘッド長さ(mm)：19.5
- 最大溝深さ(mm)：12
- 刃先角度(°)：0
- 刃先高さ(mm)：12
- 頭下面オフセット高さ(mm)：2
|
| 注意事項 |
- 表記した最大溝入れ深さ(CDX)は、使用するインサートにより異なります。
- 表記した最大突切り径(CUTDIA)は、使用するインサートにより異なります。
- 標記した寸法は、基準インサートにおける値です。その他のインサートを装着した場合は、LF、LH、LH3が異なることがあります。
- 表記した最大溝入れ深さ(CDX)は、被削材の直径により制限があります。
|
