| 用途 |
●ワンタッチ式強化型溶断機器配管用。●ゴムホース取付用。●酸素用。 |

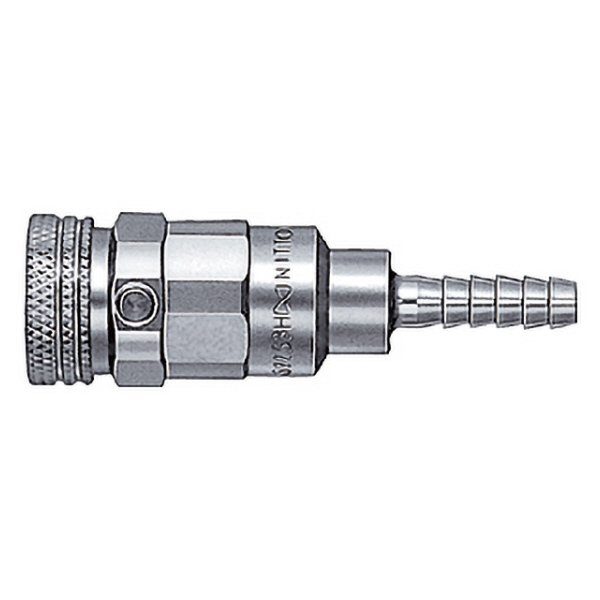

| 商品説明 |
- 低圧用。
- 容器から吹管まで、溶断作業に伴う配管接続ができます。
- 本体はクロムめっき仕様で耐食性に優れています。また、プラグには熱処理を施し耐久性も向上。
- 誤接続防止のため、酸素用と燃料ガス用で嵌合サイズを変えるとともに、酸素用のスリーブはクロムめっき、燃料ガス用のスリーブは銅めっきで色分けし、安全性を追求。
- 小口径タイプで、さらに幅広い用途に対応。
- 幅広い溶断用途に対応できるよう、取付形状を標準化。また、「ミニカプラ」との互換性も持たせています。
|
| 商品スペック |
- 最高使用圧力(MPa｛kgf/cm2｝)：0.7｛7｝
- 適用流体：酸素、燃料ガス
- 本体材質：真ちゅう(クロムめっき)
- 使用温度範囲(℃)：-20～+80
- バルブ構造：片路開閉型
- シール材質：ニトリルゴム
- サイズ：内径Φ5mm(相手側)
- 商品タイプ：ソケット
- 接続種類：ホース(相手側)
- 取付形状：ホースニップル
- 質量(g)：54
- 耐圧力(MPa｛kgf/cm2｝)：1.0｛10｝
- A(mm)：21
- L(mm)：62.5
- ΦB(mm)：3.1
- ΦD(mm)：20
- Φd(mm)：19.5
- ΦJ(mm)：6.2
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 互換性:誤接続防止のため、酸素用と燃料ガス用は接続できません。ただし、酸素用、または燃料ガス用のなかでは取付形状にかかわらず接続できます。「ミニカプラ」と接続できます。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
