| 用途 |
― |

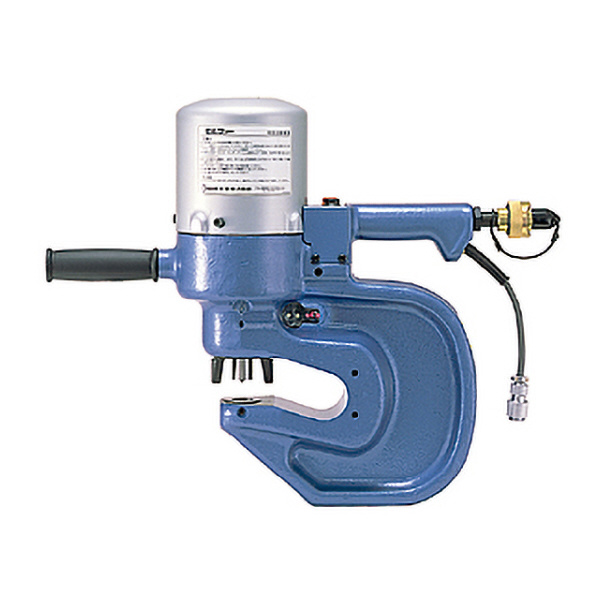

| 商品説明 |
- 油圧の力で穴あけ時間を短縮。
- 使いやすい:ホースの接続や取り扱いが簡単な単動式。
- 独自構造:復元力の強い特殊ウレタンスプリングを採用。
- 作業音低減:ポンチ・ダイスのクリアランスを最小化し、打ち抜き音を低減。
|
| 商品スペック |
- 最大加工奥行き(mm)：110
- 穴あけ能力(mm)：【最大板厚】16(SS400)/【最大穴径】Φ24(SS400)
- 穴あけ時間(sec)：11.0［ポンプSC-10(200V)］/16.5［ポンプSC-05(100V)］
- 最高使用圧力(MPa(kgf/cm2))：68.65(700)
- 最大出力(kN(tf))：431(44)
- ラムストローク(mm)：25
- 本体質量(kg)：35.5
- タイプ：汎用型(長穴可)
- 仕様：DポンチDダイス使用
|
| 注意事項 |
- 穴径と板厚には次のような制限があります。これを超えて使用しないでください(SS400:最大板厚＝0.8×穴径)。
- 穴あけ時間:50Hzの電源条件下で、各機器の最大穴あけ能力(最大穴径×最大板厚)でSS400材を加工した場合に要する時間。なお、穴あけ時間は使用時のポンプの油温により異なります。
|
| 内容品・付属品 |
●Dポンチ(Φ18)×1個●Dポンチ(Φ22)×1個●Dポンチ(Φ24)×1個(本体装着)●Dダイス(Φ18)×1個●Dダイス(Φ22)×1個●Dダイス(Φ24)×1個(本体装着)●六角棒スパナ(4mm)×1本●スパナ×1本●ホースキットAss'y5m×1set●サブハンドルAss'y×1set●工具箱×1箱 |
