| 用途 |
●ウレタンホース付き空気配管用。 |
| 商品説明 |
- 低圧用。
- 「ハイカプラエース」(ソケット)にホース折れを防ぐスプリングナットと柔軟性・耐久性・耐摩耗性に優れたウレタンホースを標準装備。
- ソケットにはスリーブをロックし不意の分離を防止する「ロック機構」を内蔵。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
- ホースは冬場の硬化が少なく、油が付いても表面がベトつかず長寿命。
- 互換性:「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。「ハイカプラ」シリーズ(400型・600型・800型を除く)、「ナットカプラ」シリーズの各製品と接続できます。
|
| 商品スペック |
- 商品タイプ：プラグ/ソケット
- 最高使用圧力(MPa)：0.7
- 材質(本体)：エンジニアリングプラスチック(ソケット)/鋼鉄［クロムめっき］(プラグ)
- 適用流体：空気
- バルブ構造：片路開閉型
- ホースサイズ(mm)：Φ5×Φ8
- 最高使用圧力(kgf/cm2)：7
- ソケット：HA-50SNG(ハイカプラエース)
- プラグ：50PNG(ナットカプラ)

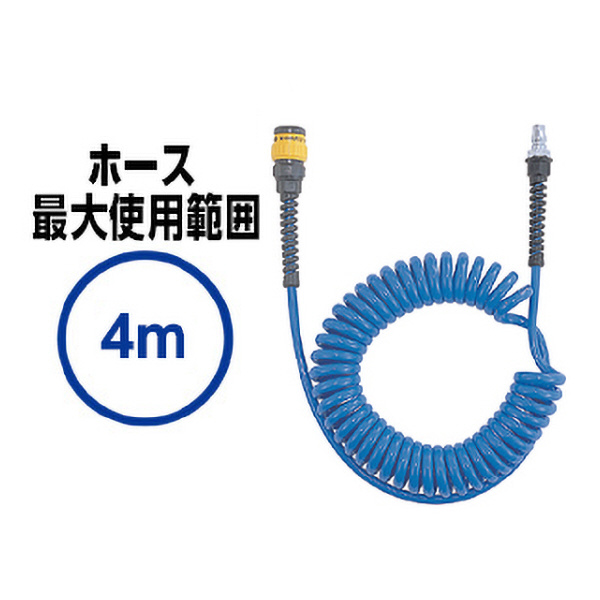

- 最大使用範囲(m)：4
- 仕様：「ハイカプラエース」付き
- 推奨最大締付トルク範囲(N・m｛kgf・cm｝)：(ソケット)1.6～2.0｛16～20｝、(プラグ)5～6｛51～61｝
- 耐圧力(MPa｛kgf/cm2｝)：1.0｛10｝
|
| 注意事項 |
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
