| 用途 |
●ワンタッチ式空気配管用。●小型空圧機器。●自動制御機器。●理化学機器。●医療機器。●おねじ取付用。 |
| 商品説明 |
- 低圧用。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
- 圧力損失の少ないバルブ構造を採用。流量アップを実現。
- 接続時のシールは端面パッキング方式を採用。
- 接続荷重が小さく、操作性がさらに向上。
- 外周Oリング方式に比べて、グリース切れによるパッキンの損傷がなく耐久性に優れています。
- 本体材質は鋼鉄のみで、水・油には使用できません。
- 互換性:「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。「ハイカプラ」シリーズ(400型・600型・800型を除く)、「ナットカプラ」シリーズの各製品と接続できます。
|
| 商品スペック |

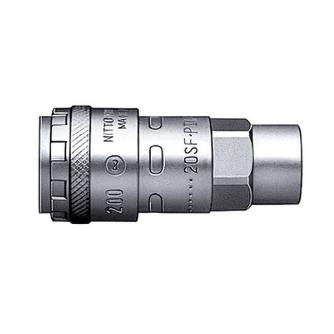

- 商品タイプ：ソケット
- 取付サイズ：R1/4(相手側)
- 最高使用圧力(MPa)：1.5
- 材質(本体)：鋼鉄(クロムめっき)
- 適用流体：空気
- シール材質：ニトリルゴム
- バルブ構造：片路開閉型
- 使用温度範囲(℃)：-20～+60
- 最高使用圧力(kgf/cm2)：15
- H(mm)：六角19
- L(mm)：57.5
- T：Rc1/4
- 質量(g)：94
- 取付形状：めねじ
- 推奨最大締付トルク(N・m｛kgf・cm｝)：14｛143｝
- 耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
