| 用途 |
●おねじ取付用。 |
| 商品説明 |
- 高圧用。
- 油圧配管の頻繁な接続作業の効率化を実現。
- 油圧配管の接続作業時に残圧がある場合でもスムーズな接続が可能です。
- パージ機能で接続時に面倒な残圧処理作業をカット。
- プラグ・ソケットともに自動開閉バルブを内蔵し、分離時の流体の流出を防止。
|
| 商品スペック |

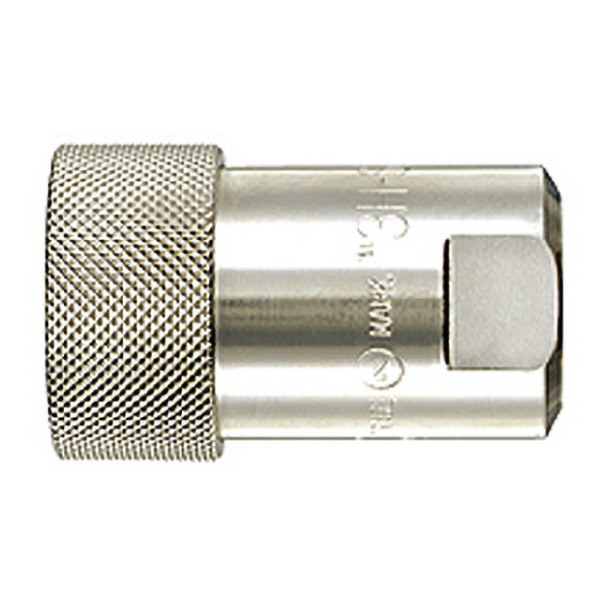

- 商品タイプ：ソケット
- バルブ構造：両路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：20.6｛210｝
- 使用温度範囲(℃)：-20～+80
- 本体材質：特殊鋼(ニッケルめっき)
- 適用流体：作動油
- シール材質：ニトリルゴム
- サイズ(mm)：R1/4(相手側)
- 接続種類：おねじ(相手側)
- 推奨最大締付トルク(N・m)：28
- 推奨最大締付トルク(kgf・cm)：286
- 質量(g)：136
- 耐圧力(MPa｛kgf/cm2｝)：31.0｛316｝
- H(mm)：二面19
- L(mm)：49
- T：Rc1/4
- ΦD(mm)：27.5
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 互換性:HSPカプラのプラグとソケット。同一サイズのHSPカプラに接続できます。ハイパーHSPカプラ同士の接続は、残圧が抜けないため避けてください。
|
