| 用途 |
●汎用型空気配管用。●おねじ取付用。 |
| 商品説明 |
- 低圧用。

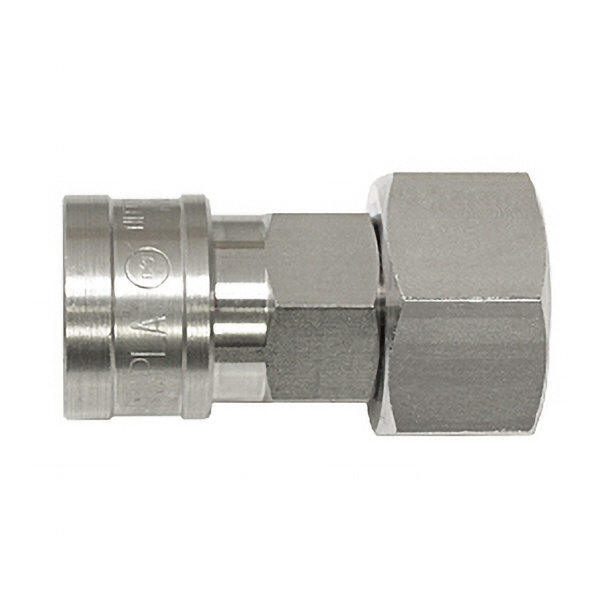

- 工場内の空気配管から空気工具のホース接続用まで、汎用性に優れた「カプラ」です。
- 水にはステンレス製が適しています。ただし、分離時にプラグ側の流体が流出しますのでご注意ください。
- 幅広い空圧用途に対応できるよう豊富な本体材質・サイズ・取付形状を標準化しています。
- 互換性:10型、17型、20型、30型、40型は取付形状に関係なくソケットとプラグの接続が可能です。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。
|
| 商品スペック |
- 商品タイプ：ソケット
- バルブ構造：片路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：1.5｛15｝
- 使用温度範囲(℃)：-20～+180
- 本体材質：ステンレス鋼
- 適用流体：空気、水
- シール材質：ふっ素ゴム
- サイズ(mm)：R1/2(相手側)
- 接続種類：おねじ(相手側)
- 推奨最大締付トルク(N・m)：60
- 取付形状：めねじ
- 推奨最大締付トルク(kgf・cm)：612
- 質量(g)：138
- 耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
- H(mm)：六角29
- L(mm)：52.5
- T：Rc1/2
- ΦD(mm)：25.4
- 備考：標準材質
- 表示記号：FKM
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
