| 用途 |
●ワンタッチ式軽量・小型溶断機器配管用。●吹管用。●燃料ガス用。 |

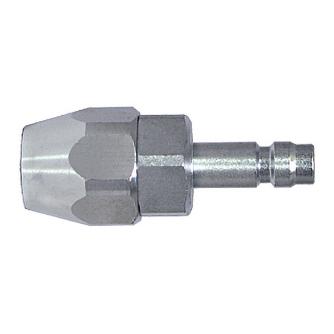

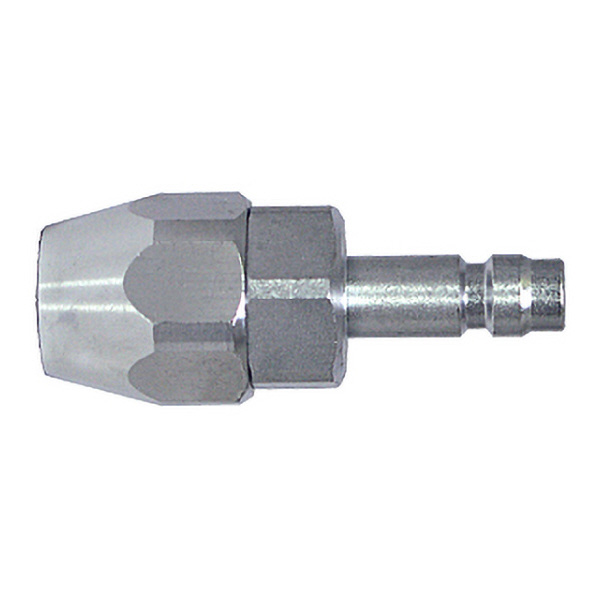

| 商品説明 |
- 低圧用。
- 作業性重視の小型・軽量・ワンタッチ接続。
- 容器から吹管まで、溶断作業に伴う配管接続ができます。
- 本体はクロムめっき仕様で耐食性に優れています。また、プラグには熱処理を施し耐久性も向上。
- 誤接続防止のため、酸素用と燃料ガス用で嵌合サイズを変えるとともに、燃料ガス用のスリーブは銅めっきで色分けし、安全性を追求。
- 幅広い溶断用途に対応できるよう、取付形状を標準化。
|
| 商品スペック |
- 最高使用圧力(MPa｛kgf/cm2｝)：0.7｛7｝
- 適用流体：酸素、燃料ガス
- 本体材質：鋼鉄(クロムめっき)
- バルブ構造：片路開閉型
- サイズ：内径Φ5mm(相手側)
- 商品タイプ：プラグ
- 接続種類：ホース(相手側)
- 質量(g)：53
- 耐圧力(MPa｛kgf/cm2｝)：1.0｛10｝
- C(mm)：21.1
- H1(mm)：六角17
- H2(mm)：六角19
- L(mm)：50
- ΦB(mm)：4.5
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 互換性:誤接続防止のため、酸素用と燃料ガス用は接続できません。ただし、酸素用、または燃料ガス用のなかでは取付形状にかかわらず接続できます。
- 相手側ホースサイズ:一般市販の溶断用ゴムホース呼び径5.0に使用できます。(Φ5×Φ11.2/Φ5×Φ11.5/Φ5×Φ11.8)
|
