| 用途 |
― |
| 商品説明 |

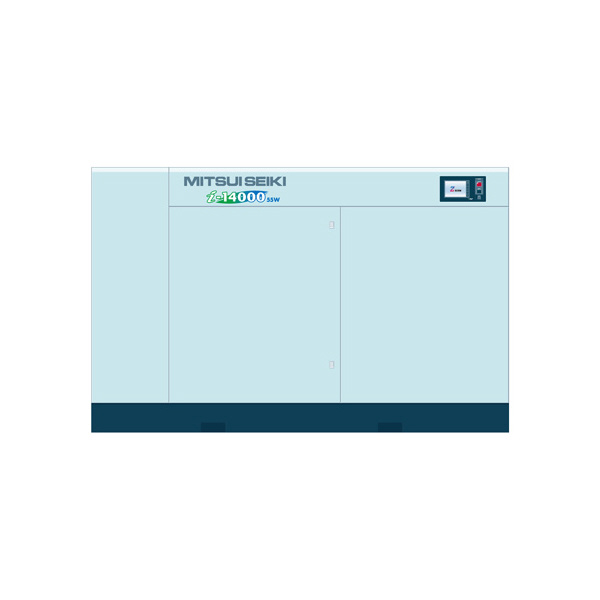

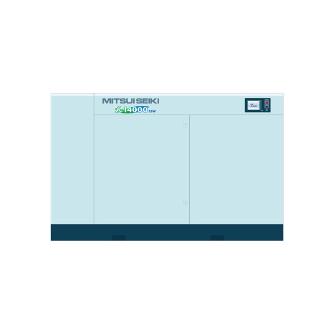

- シンプル構造と水シール効果で高次元のパフォーマンスを実現。
- 水潤滑オイルフリーコンプレッサの環境性能:水潤滑だからできる一段圧縮。水による潤滑・冷却・シール効果。環境負荷低減・産業廃棄物の削減。
- 次世代を担うオイルフリーコンプレッサ。
- 認められた省エネ効果。評価された環境対応。"水潤滑インバータコンプレッサ"。
- 回転子に永久磁石を内蔵した最新のIPMモータを搭載。従来の誘導モータと比べて電力損失やスリップが発生せず、モータ効率が5%アップしました。また、直結駆動のため、動力伝達ロスもなく、ベルトメンテナンスも不要です。
- 極めて大きな省エネスーパープレミアム効果。
- 省エネ性能。
- 低速域でも高効率運転ができるZスクリュー、水潤滑システム。このため、インバータによる回転制御機能も充分に発揮され、高レベルの省エネ運転が可能に。まさに、環境、コストがキーワードの時代が求めるコンプレッサです。
- 吐出空気の増量ニーズに効率的に対応。
|
| 商品スペック |
- 電源電圧(V)：200/200・220(50/60Hz)
- 吐出空気量(m3/min)：9.5
- 吐出し圧力(MPa)：0.7
- 電動機出力(kW)：55
- 始動方式：インバータ
- 質量(kg)：1350(乾燥)
- ファンモータ出力(kW)：0.15/0.22
- 吸込み条件：大気圧(2～40℃)
- 駆動方式：カップリング直結駆動
- 潤滑水充填量(L)：100
- 水冷冷却水量(L/min)：150(水温32℃)
- 寸法 奥行(mm)：1200
- 寸法 高さ(mm)：1500
- 寸法 幅(ドライヤレス)(mm)：1860
- 騒音値(dB(A))：61～63
- 電動機形式：全閉外扇形永久磁石回転子可変速同期モータ(IPMモータ)
- 吐出し空気口径(R)：2
- 冷却方式：水冷
|
| 注意事項 |
- 出口空気露点は周囲温度30℃、湿度75%、定格吐出圧力の条件による値です。
- 騒音値は無響音状態で機械正面より1.5m、高さ1m負荷60%～100%で測定した値です(0.7MPa時)。設置環境により周囲の反響の影響を受ける状態では表示数値よりも大きくなります。容量制御運転時には変動します。0.7MPa以外の圧力設定の場合は表示数値より大きくなる場合があります。
- 電動機出力は公称出力を表します。
- 吐出し空気量は、吐出し圧力時に吐出す空気量を吸込状態(大気圧)に換算した値です。
- 吐出し空気は直接吸引する呼吸器系の機器には使用しないでください。
- 吸込空気温度は40℃を超えないよう換気に注意してください。また屋内でご使用ください。
- コンプレッサより排出されるドレン水は直接雨水溝に流さないでください。排水基準がある場合はそれに従ってください。
- 取扱説明書と警告、注意銘板をお読みの上正しくご使用ください。
|
| 内容品・付属品 |
●取扱説明書 |
