住友電気工業（株） スローアウェイチップ CNGG-GH スローアウェイチップ CNGG120408N-GH AC503U
住友電気工業（株） スローアウェイチップ CNGG-GH スローアウェイチップ CNGG120408N-GH AC503U
住友電気工業（株）

スローアウェイチップ　ＣＮＧＧ１２０４０８Ｎ－ＧＨ　ＡＣ５０３Ｕ

商品アイコンについて
  • 型番：CNGG120408N-GH AC503U
  • 発注コード：ANZ65
  • メーカー商品コード：10JJAQX
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \2,310
　
注文単位 10個

  • ※4/17 23:30 時点の情報です

用途 ―
商品説明
  • コーティング材種AC503Uとの組合せで焼入鋼の中粗加工が可能。

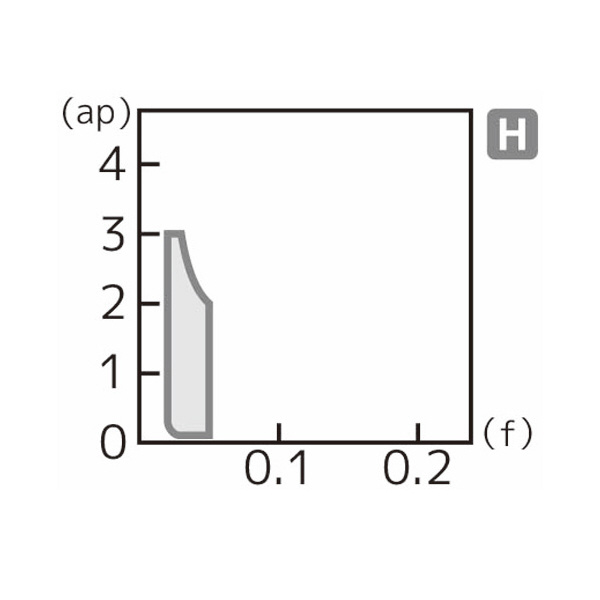

  • 勝手なしの研ぎつけワイドブレーカ(すくい角4°)とシャープエッジにより発熱を抑制し、焼入鋼の大切込み加工(ap=1～3mm)を実現。
  • スムーズな切りくず排出が可能。
商品スペック
  • インサート形状［記号］：菱形［C］
  • 頂角(°)：80
  • 逃げ角［記号］(°)：0［N］
  • インサート厚さ［記号］(mm)：4.76［04］
  • コーナー半径［記号］(mm)：0.8［08］
  • 穴の有無：あり(円筒穴)
  • 勝手［記号］：なし［N］
  • ブレーカ：GH
  • コーティング：AC503U
  • 内接円IC(mm)：12.70
  • タイプ：ネガティブ
  • 切削領域：焼入鋼軽切削
  • ブレーカの有無：両面
  • コーナー高さ許容差(mm)：±0.025
  • ブレーカすくい角(°)：3
  • みぞ穴記号：G
  • 穴径D1(mm)：5.16
  • 厚さ許容差(mm)：±0.13
  • 切刃長L(mm)：12.9
  • 切刃長記号：12
  • 等級記号：G
  • 内接円許容差(mm)：±0.025
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
