住友電気工業(株)

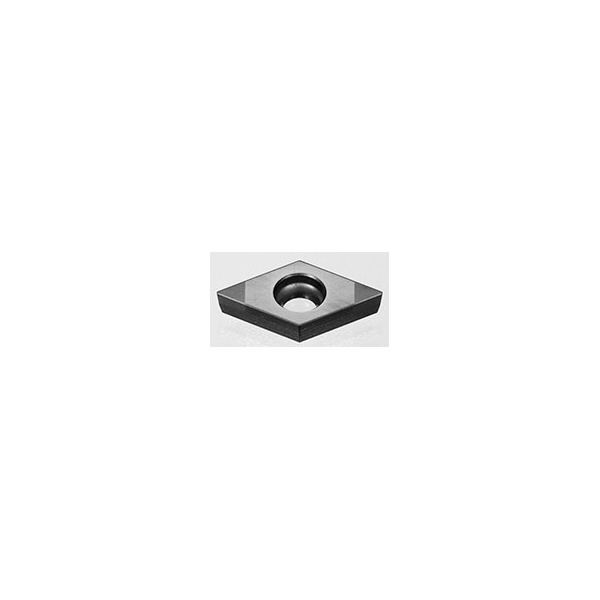

スミボロン スローアウェイチップ 2NC-DCGT070204N-FV BNC2020

  • 型番:2NC-DCGT070204N-FV BNC2020
  • 発注コード:ANW11
  • メーカー商品コード:166RETJ
  • JANコード:―

仕切価格
標準価格 \11,200

注文単位 1個
  • ※11/25 23:30 時点の情報です


用途 ●焼入鋼仕上げ加工に最適です。
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。

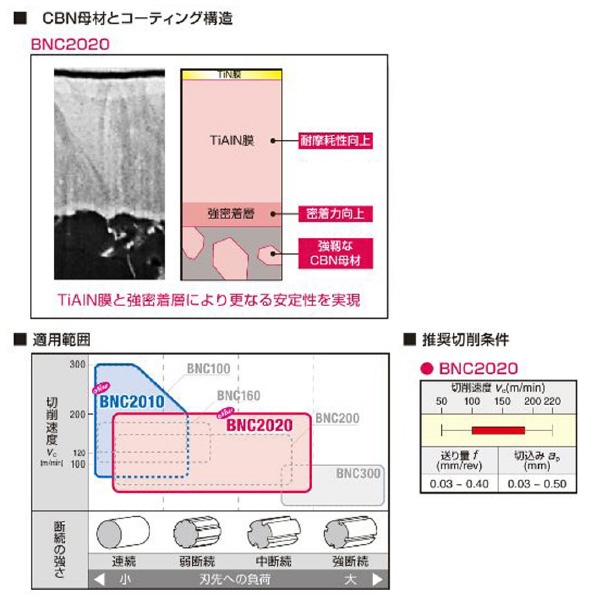

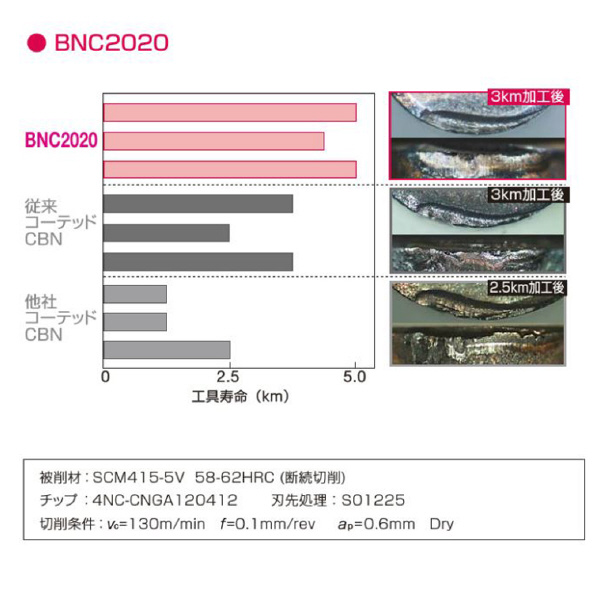

  • 新開発のCBN母材とセラミックスコーティングの組み合わせにより、これまでのコーテッドスミボロンを超える長寿命と加工精度の向上を実現。

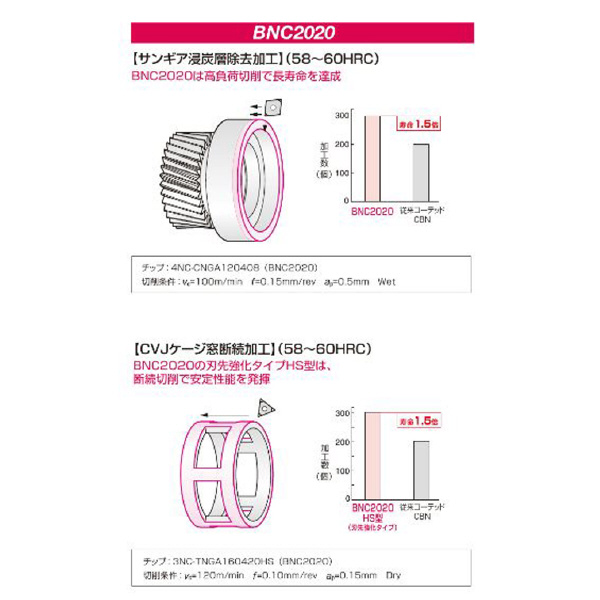

  • 焼入鋼の高精度加工、汎用切削において優れたパフォーマンスを発揮し、加工コストの低減を可能にします。
商品スペック
  • 材種:BNC2020
  • インサート形状[記号]:菱形[D]
  • 逃げ角[記号](°):7[C]
  • 等級記号:G
  • 切刃長[記号](mm):2.4[07]
  • インサート厚さ[記号](mm):2.38[02]
  • コーナー半径[記号](mm):0.4[04]
  • ブレーカ:片面
  • 商品タイプ:ネガティブタイプ/ワンユースタイプ/ブレイクマスター
  • みぞ穴記号:T
  • コーナー高さ許容差(mm):±0.025
  • タイプ記号:NC
  • 穴の形状:円筒穴+片面取(40°~60°)
  • 穴の有無:あり
  • 穴径(mm):2.8
  • 厚さ許容差(mm):±0.13
  • 仕様:コーテッド
  • 刃先仕様記号:ホーニング
  • 刃先処理:チップブレーカ付タイプ
  • 刃先処理記号:N-FV
  • 切れ刃タイプ:マルチコーナータイプ
  • 切れ刃数:2
  • 切れ刃数記号:2
  • 頂角(°):55
  • 内接円(mm):6.35
  • 内接円許容差(mm):±0.025
