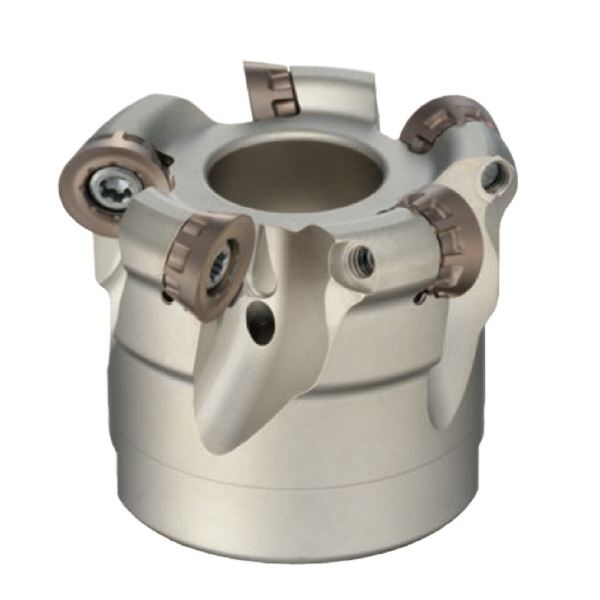

| 用途 |
●金型の彫り込み加工、傾斜加工、ヘリカル加工など、多様な加工を高能率に行うことができます。●ラジアス用。 |
| 商品説明 |
― |
| 商品スペック |
- 刃径(mm)：100(最大)
- 最大切込み量(mm)：6
- すくい角(°)：-5(半径方向)・10(軸方向)
- 勝手［記号］：右［R］
- 刃数(枚)：10
- 適用インサート：RDET 1204M0EN-□
- 重量(kg)：1.8
- タイプ：多刃タイプ
- 仕様：インチ
- Fig：2
- インサート内接円サイズ記号：12
- カッタ径記号：100

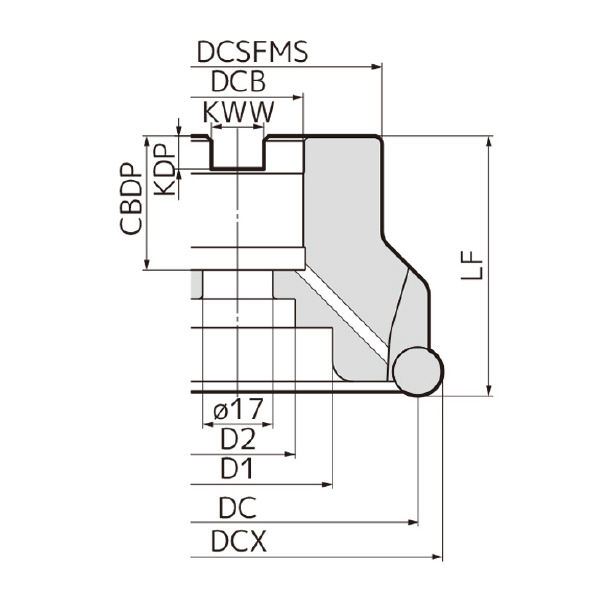

- ボスDCSFMS(mm)：70
- ボルトD1(mm)：46
- ボルトD2(mm)：28
- 型式記号：RSX
- 穴径DCB(mm)：31.75
- 溝深さKDP(mm)：8.0
- 溝幅KWW(mm)：12.7
- 高さLF(mm)：63
- 取付深さCBDP(mm)：32.5
- 多刃仕様：エクストラファインピッチ
- 内接円寸法(mm)：12.7
- 被削材：鋼/ステンレス鋼/鋳鉄/難削材
- 付加記号：F
|
| 注意事項 |
- 本体にインサートは組み込んでありません。
- カッタを選択する際、保持具取付サイズ(DCB)をご確認ください。
- 本体のアーバへの締付けには、JIS B1176「六角穴付きボルト」(M16×40～45mm)をご使用ください。
|
| 内容品・付属品 |
●レンチ:TRDR15IP●皿ねじ:BFTX0409IP(3.0N・m)●焼付防止剤:SUMI-P |
