| 用途 |
●隅削り・彫り込み・セミショルダー用。 |
| 商品説明 |
― |
| 商品スペック |
- 刃径(mm)：80
- 最大切込み量(mm)：6
- 切込み角(°)：90
- すくい角(°)：-6(半径方向)・12(軸方向)
- 勝手［記号］：右［R］
- 刃数(枚)：6
- 適用インサート：SO□T 0803○○PZ□R-□、XOEW 080308PZTR-W
- 重量(kg)：1.0
- タイプ：標準タイプ
- 仕様：メトリック

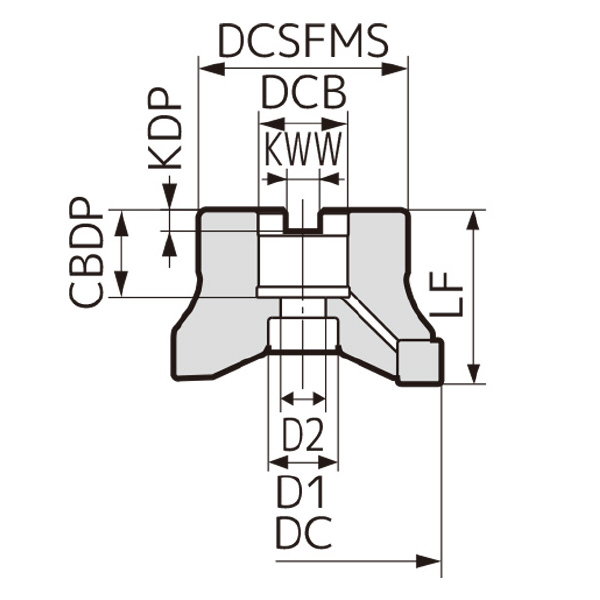

- Fig：1
- インサートサイズ：08
- ボスDCSFMS(mm)：55
- ボルトD1(mm)：20
- ボルトD2(mm)：14
- 型式記号：WFX
- 穴径DCB(mm)：27
- 溝深さKDP(mm)：7
- 溝幅KWW(mm)：12.4
- 高さLF(mm)：50
- 取付け方式：メトリック方式
- 取付け方式記号：S
- 取付深さCBDP(mm)：25
- 被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属/アルミニウム合金/難削材
|
| 注意事項 |
- 本体にインサートは組み込んでありません。
- カッタを選択する際、保持具取付サイズ(DCB)をご確認ください。
- 本体のアーバへの締付けには、JIS B1176「六角穴付きボルト」(M12×30～35mm)をご使用ください。
|
| 内容品・付属品 |
●皿ねじ:BFTX0306IP(2.0N・m)●レンチ:TRDR08IP●焼付防止剤:SUMI-P |
| 原産国 |
― |
| 特記事項 |
― |
