| 用途 |
●ダイカストマシン・各種鋳造機・電気炉・成形プレス・鍛造プレス・粉体合金プレス・射出成形機・工作機械・製鉄高炉・連続鋳造機・圧延・パイプ鋳造機・炉開閉機・ガラス成形機などの油圧配管接続部に適応。●おねじ取付用。 |
| 商品説明 |
- 高圧用。
- 「350カプラ」「フラットフェイスカプラF35型」と比べて1.5～2倍の流量を実現。(流量のアップ率はサイズによって異なります)
- 「液だれ」がほとんどなく、「空気混入」を最小限に抑える「液だれ低減バルブ構造」を採用。
- ダイカストマシンなど高圧力で圧力変動のある油圧回路に適応。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
- 接続時の振動や衝撃による不意の分離を防ぐスリーブロック機能も標準装備し、作業性・安全性に配慮。
- ソケット端面のガイドによって、接続作業がより簡単になった新フラットフェイスデザイン。
- 接続部がほぼ平面なので、付着した泥やほこりなどの拭き取りが簡単。
|
| 商品スペック |

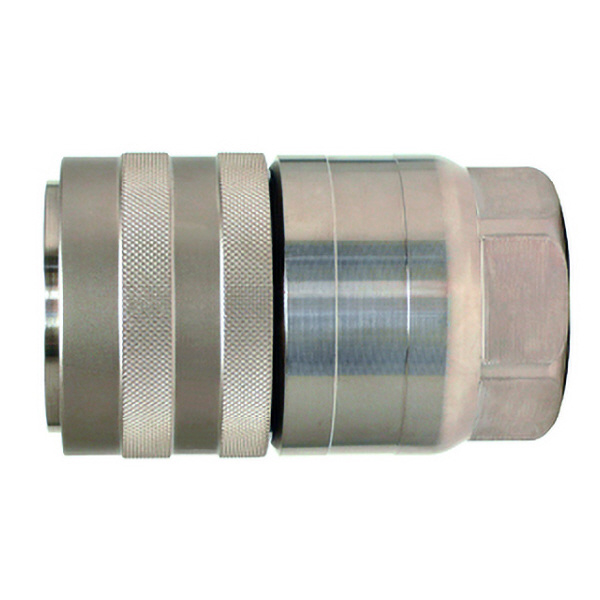

- 商品タイプ：ソケット
- バルブ構造：両路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：35.0｛357｝
- 使用温度範囲(℃)：-20～+80
- 本体材質：特殊鋼(無電解ニッケルりんめっき)
- 適用流体：作動油
- シール材質：ニトリルゴム
- サイズ(mm)：R1(相手側)
- 接続種類：おねじ(相手側)
- 推奨最大締付トルク(N・m)：250
- 推奨最大締付トルク(kgf・cm)：2550
- 質量(g)：1865
- 耐圧力(MPa｛kgf/cm2｝)：52.5｛536｝
- H(mm)：六角54
- L(mm)：109.5
- T：Rc1
- ΦD(mm)：66
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 加圧状態または、残圧が生じている状態で接続・分離しないでください。
- 互換性:サイズが異なる場合は接続できません。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
