| 用途 |
― |

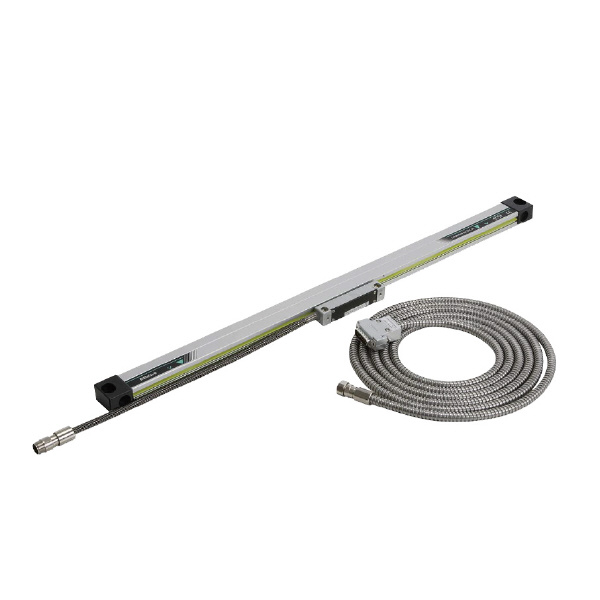

| 商品説明 |
- 耐環境性、耐振性、耐久性に優れています。
- 信号調整が不要で、取付が楽です。
- 検出ヘッドの取付自由度も大きくなっています。
- 堅牢かつシンプルな構造です。
- 延長ケーブル(オプション):09AAA033A(2m)、09AAA033B(5m)、09AAA033C(7m)。
|
| 商品スペック |
- 商品タイプ：スリムタイプ
- 測定範囲(mm)：1100
- 指示精度(μm)：10.5(20℃)
- 検出方式：光電式:透過形リニアエンコーダ/光源:発光ダイオード/受光素子:フォトトランジスタ
- 電源電圧(V)：DC5±5%
- 電流(mA)：60
- 最大応答速度(m/min)：120
- 使用/保存温度範囲(℃)：0～45/-20～70
- 使用/保存湿度範囲(%RH)：20～80(非結露)
- 保護等級：IP53
- 摺動力(N)：5以下
- スケール絶対原点検出機能：有り(50mmピッチ)
- ヘッドケーブル長(m)：0.3
- メインスケール線膨張係数：(8±1)×10の-6乗/℃
- 最大移動長L1(mm)：1140
- 取付け穴ピッチL2(mm)：1278
- 取付け穴ピッチL3(mm)：1262
- 出力形式：90°位相差2相正弦波
- 信号ケーブルの長さ(m)：5
- 全長L4(mm)：1296
- 中間サポートL5(mm)：-
- 中間サポートL6(mm)：-
- 中間サポートL7(mm)：430
|
| 注意事項 |
- 指示精度は量子化誤差を含まず。L0は有効測定長(mm)。
|
| 内容品・付属品 |
●信号ケーブル |
| 原産国 |
日本 |
