| 用途 |
●小型・空圧制御機器用。●チューブ取付用。 |

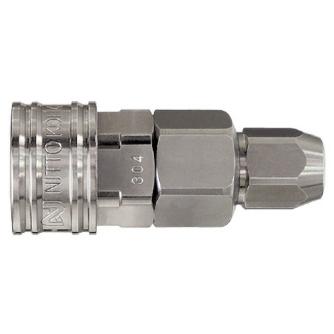

| 商品説明 |
- 低圧用。
- ソケット・プラグに自動開閉バルブを内蔵。
- 温調配管・理化学機器に対応。
- 最大径17.5mmのコンパクトサイズ。
- 本体材質はステンレス製で耐食性に優れています。ステンレス製はSUS304採用。
- 互換性:ソケットとプラグは取付形状にかかわらず接続できます。
|
| 商品スペック |
- 商品タイプ：ソケット
- バルブ構造：両路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
- 使用温度範囲(℃)：-40～+150
- 本体材質：ステンレス鋼
- 適用流体：空気、水
- シール材質：エチレンプロピレンゴム
- サイズ(mm)：Φ4×Φ6(相手側)
- 推奨最大締付トルク(N・m)：7
- 推奨最大締付トルク(kgf・cm)：71
- 質量(g)：35
- 耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
- H1(mm)：六角14
- H2(mm)：六角10
- L(mm)：40.5
- ΦB(mm)：2.5
- ΦD(mm)：17.5
- 備考：準標準品
- 表示記号：EPDM
|
| 注意事項 |
- 真ちゅう製・ステンレス製ともに形状の違いはありません。
- チューブ取付用は、使用するチューブの材質・製作公差によって圧力・温度仕様は異なります。
|
