| 用途 |
●汎用型・金型冷却水口継手。●めねじ取付用。 |
| 商品説明 |
- 低圧用。
- 金型交換シングル化を徹底的に追求。
- サビに強く、豊富なバリエーション。
- 水口間隔の狭い金型にも使える省スペース設計。
- プラグを金型に埋め込んだまま接続・分離ができます。
- 金型冷却水のホース接続・分離がスピーディにできます。
- 金型の幅広い用途に対応できるよう各種のサイズ・取付形状を標準化しています。
- 「スーパーカプラ」と接続できます。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
- 互換性:ソケットとプラグは取付形状およびサイズにかかわらず接続できます。大流量タイプ「金型カプラ」(K3・K4シリーズ)との互換性はありません。
- 六角穴付きプラグ。
|
| 商品スペック |

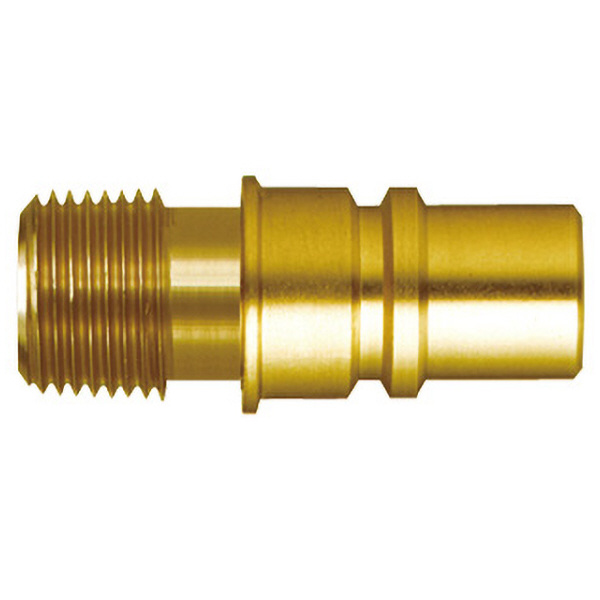

- 商品タイプ：プラグ
- バルブ構造：片路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
- 本体材質：真ちゅう
- 適用流体：水、温油
- サイズ(mm)：Rc1/8(相手側)
- 接続種類：めねじ(相手側)
- 推奨最大締付トルク(N・m)：5
- 取付形状：おねじ
- 推奨最大締付トルク(kgf・cm)：51
- 質量(g)：9
- 耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
- C(mm)：15
- H(mm)：内径12角5
- L(mm)：27
- T：R1/8
- ΦB(mm)：6
- 外径(mm)：Φ11
- 仕様：六角穴付きプラグ
|
| 注意事項 |
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
