| 用途 |
●治工具、金型などの傾斜面への成形研削作業に適します。 |
| 商品説明 |
- 取付が簡単で回転角度が手前90°～後方90°の間で自由に設定できます。
- 目盛り付きの回転軸なので角度出しが便利です。
- 環境負荷の少ない樹脂接着構造面板を採用。
- 別途電装品要。
|
| 商品スペック |
- 種類：可傾形
- 呼び寸法(mm)：200×600
- 電圧(V)：DC90
- 電流(A)：0.47
- 磁極間隔(mm)：14(2+12)
- 適用機種：研削盤
- 電装品：ES-M103B/ES-M305B/EH-V305A/EH-VE305A
- 環境志向：対応
- 質量(kg)：89

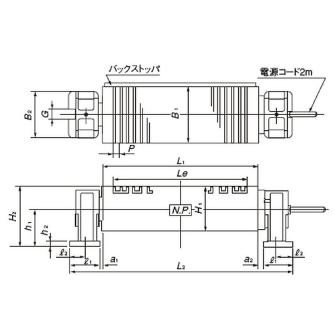

- チャック作業面B1(mm)：200
- チャック作業面H1(mm)：100
- チャック作業面L1(mm)：600
- チャック作業面Le(mm)：548
- 可傾台a1(mm)：8
- 可傾台a2(mm)：16
- 可傾台B2(mm)：120
- 可傾台G(mm)：16
- 可傾台h1(mm)：120
- 可傾台h2(mm)：20
- 可傾台l1(mm)：59
- 可傾台l2(mm)：25
- 全高H2(mm)：170
- 全長L2(mm)：742
|
| 注意事項 |
- 磁力調整不要の場合はES-M形を選定下さい。
- 電装品、クランプ用部品は付属していません。カネテック社チャックには、カネテック社製の電装品をお使いになることで最適な性能を発揮することができます。
- 目盛リングではおよその角度を設定できますが、精密な角度設定を必要とする場合は別途サインバー等を使用願います。
|
