| 用途 |
― |
| 商品説明 |

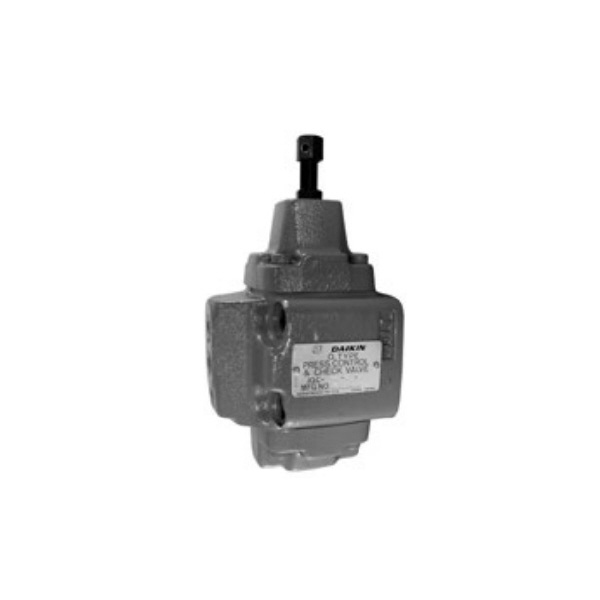

- 内部または外部のパイロット、ドレンの組合せにより、シーケンス弁、アンロード弁、カウンタバランス弁、リリーフ弁として使用できる直動形の圧力制御弁です。
|
| 商品スペック |
- 種類：JQ形圧力制御弁
- 接続方法：ガスケット取付形
- 呼び径：3/4
- 適合流体：石油系作動油、水・グリコール系作動油
- オプション：ダブルパイロット形(内部・外部パイロット形)
- チェック弁：有
- デザイン番号：12
- 圧力調整範囲(MPa｛kgf/cm2｝)：0.85～3.5｛8.5～35｝

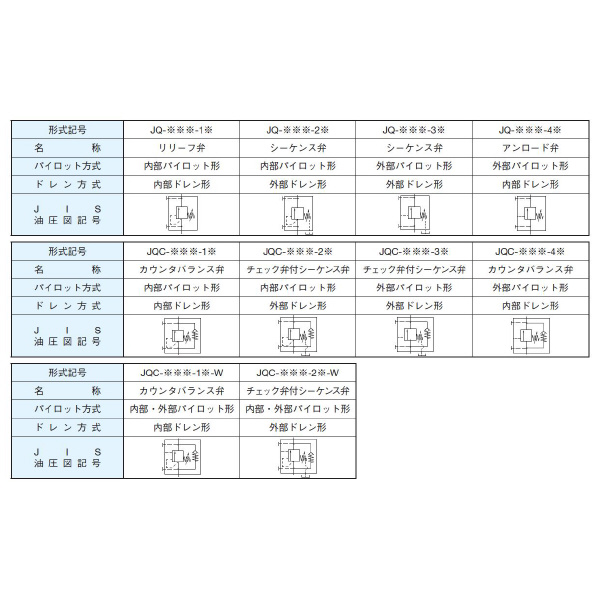

- 機能記号：【2】 JIS油圧図記号参照
|
| 注意事項 |
- 圧力調整範囲は、クラッキング圧力で表示しています。
- 機能記号1、4形(内部ドレン形)の2次側圧力ポートは、直接タンクへ接続してください。
- 機能記号2、3形(外部ドレン形)のドレンポートは、直接タンクへ接続してください。
- 圧力調整範囲E形の場合は、機能記号1形(内部パイロット形/内部ドレン形)へ組み替えないようにしてください。チャタリングが発生する可能性があります。
- この弁を2個以上使用して、順次作動させる場合は、設定圧力の差を1MPa｛10kgf/cm2｝以上にしてください。
|
| 内容品・付属品 |
●六角穴付ボルト(M10×85)×4 |
