| 用途 |
― |
| 商品説明 |

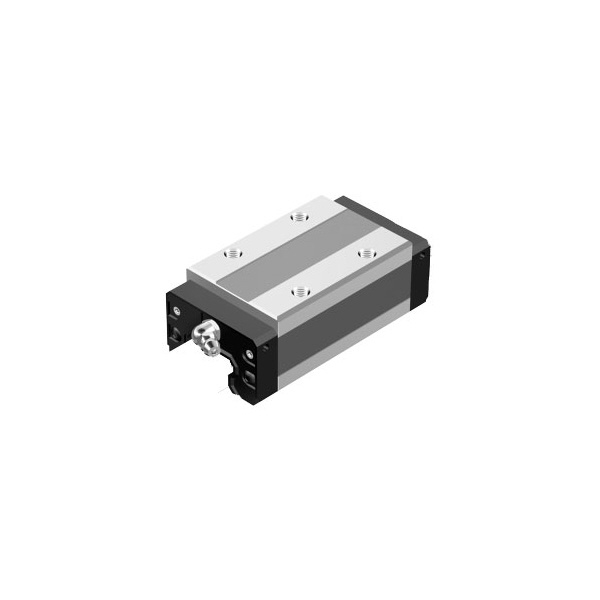

- ボールリテーナ入りLMガイドSHS形のLMブロックです。
- LMブロックの幅(W)を狭くし、取付部はタップ加工が施されています。
- エンドシール+サイドシール+インナシール付き
|
| 商品スペック |
- LMブロック個数(個)：1(1軸に組合わせる)
- グリースニップル：B-M6F
- 横ニップル用下穴D0(mm)：5.2
- 横ニップル用下穴e0(mm)：6.5
- 横ニップル用下穴f0(mm)：12.5

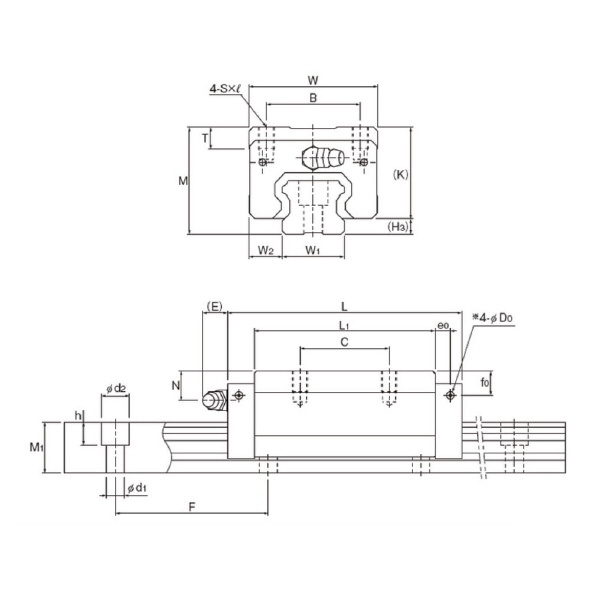

- 寸法B(mm)：50
- 寸法C(mm)：50
- 寸法E(mm)：12
- 寸法K(mm)：47.5
- 寸法L1(mm)：93
- 寸法N(mm)：15
- 寸法S×l(mm)：M8×12
- 寸法T(mm)：14.7
|
| 注意事項 |
- ＜注意・使用条件＞＞
- 横ニップル用下穴はLMブロック内への異物の侵入を避けるため貫通しておりません。
- 受注状況により納期が変更になる商品ですので、発注時にご確認ください。
- ブロックとレールは別売りですのでセットされておりません。お客様で取り付けていただくこととなります。＜＜特記事項＞＞【画像注意事項】

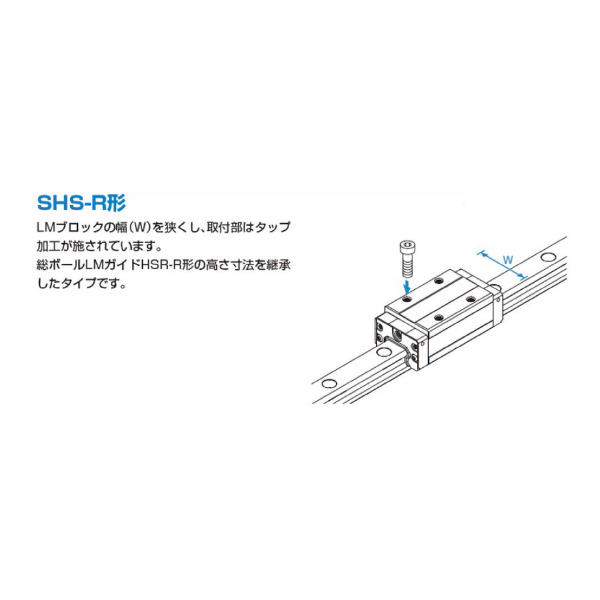

- 本体画像はLMガイドSHS-R形シリーズ画像です。
|
